Theoretical and Practical Research on Architectural Structural Design
建筑结构设计理论及实践研究

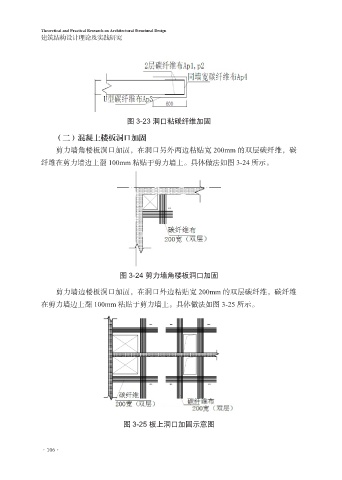

图 3-23 洞口粘碳纤维加固
（二）混凝土楼板洞口加固
剪力墙角楼板洞口加固，在洞口另外两边粘贴宽 200mm 的双层碳纤维，碳
纤维在剪力墙边上翻 100mm 粘贴于剪力墙上。具体做法如图 3-24 所示。
图 3-24 剪力墙角楼板洞口加固
剪力墙边楼板洞口加固，在洞口外边粘贴宽 200mm 的双层碳纤维，碳纤维
在剪力墙边上翻 100mm 粘贴于剪力墙上。具体做法如图 3-25 所示。
图 3-25 板上洞口加固示意图
·106·
