第三章 结构加固改造设计 ◆

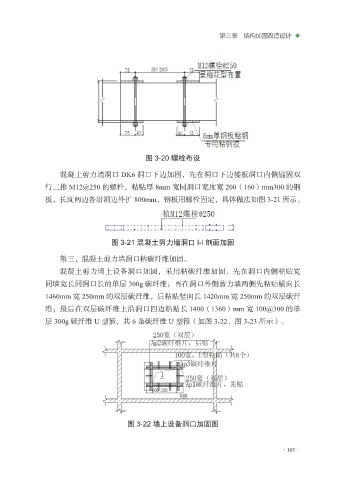

图 3-20 螺栓布设
混凝土剪力墙洞口 DK6 洞口下边加固，先在洞口下边楼板洞口内侧锚固双
行三排 M12@250 的螺栓，粘贴厚 8mm 宽同洞口宽度宽 200（160）mm300 的钢
板，长度两边各沿洞边外扩 800mm，钢板用螺栓固定，具体做法如图 3-21 所示。
图 3-21 混凝土剪力墙洞口 I-I 剖面加固
第三，混凝土剪力墙洞口粘碳纤维加固。
混凝土剪力墙上设备洞口加固，采用粘碳纤维加固。先在洞口内侧粘贴宽
同墙宽长同洞口长的单层 300g 碳纤维；再在洞口外侧剪力墙两侧先粘贴横向长
1460mm 宽 250mm 的双层碳纤维，后粘贴竖向长 1420mm 宽 250mm 的双层碳纤
维；最后在双层碳纤维上沿洞口四边粘贴长 1400（1360）mm 宽 100@300 的单
层 300g 碳纤维 U 型箍，共 6 条碳纤维 U 型箍（如图 3-22、图 3-23 所示）。
图 3-22 墙上设备洞口加固图
·105·
