Theoretical and Practical Research on Architectural Structural Design
建筑结构设计理论及实践研究

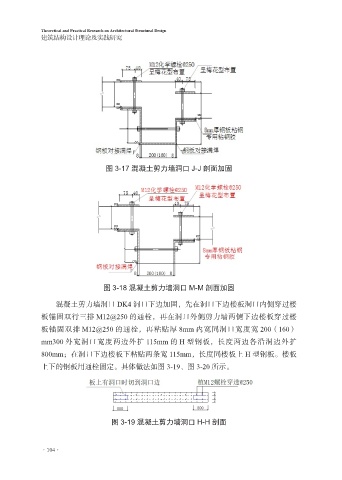

图 3-17 混凝土剪力墙洞口 J-J 剖面加固
图 3-18 混凝土剪力墙洞口 M-M 剖面加固
混凝土剪力墙洞口 DK4 洞口下边加固，先在洞口下边楼板洞口内侧穿过楼
板锚固双行三排 M12@250 的通栓，再在洞口外侧剪力墙两侧下边楼板穿过楼
板锚固双排 M12@250 的通栓，再粘贴厚 8mm 内宽同洞口宽度宽 200（160）
mm300 外宽洞口宽度两边外扩 115mm 的 H 型钢板，长度两边各沿洞边外扩
800mm；在洞口下边楼板下粘贴两条宽 115mm，长度同楼板上 H 型钢板。楼板
上下的钢板用通栓固定。具体做法如图 3-19、图 3-20 所示。
图 3-19 混凝土剪力墙洞口 H-H 剖面
·104·
