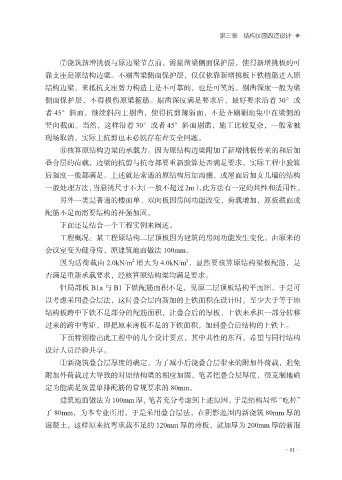

第三章 结构加固改造设计 ◆

⑦浇筑新增挑板与原边梁节点前，需剔凿梁侧面保护层，使得新增挑板的可
靠支座是原结构边梁。不剔凿梁侧面保护层，仅仅依靠新增挑板下铁植筋进入原
结构边梁，来抵抗支座剪力构造上是不可靠的，也是可笑的。剔凿深度一般为梁
侧面保护层，不得损伤原梁箍筋。剔凿深度满足要求后，最好要求沿着 30°或

者 45°斜面，继续斜向上剔凿，使得抗剪薄弱面，不是齐刷刷地集中在梁侧的
竖向截面。当然，这样沿着 30°或者 45°斜面剔凿，施工比较复杂，一般常被
现场取消，实际上抗剪也未必就存在着安全问题。
⑧核算原结构边梁的承载力。因为原结构边梁附加了新增挑板传来的和后加

叠合层的荷载，边梁的抗剪与抗弯都要重新验算是否满足要求，实际工程中验算
后强度一般都满足。上述就是常遇的原结构后加雨棚，或屋面后加女儿墙的结构
一般处理方法，当悬挑尺寸不大（一般不超过2m），此方法有一定的共性和适用性。
另外一类是普通的楼面单、双向板因房间功能改变，荷载增加，原板截面或

配筋不足而需要结构的补强加固。
下面还是结合一个工程实例来阐述。
工程概况：某工程原结构二层顶板因为建筑的房间功能发生变化，由原来的
会议室变为健身房，原建筑地面做法 100mm。
2
2
因为活荷载由 2.0kN/m 增大为 4.0kN/m ，显然要核算原结构梁板配筋，是
否满足重新承载要求，经核算原结构梁均满足要求。
但局部板 B1a 与 B1 下铁配筋面积不足，见原二层顶板结构平面图，于是可
以考虑采用叠合层法，这时叠合层内新加的上铁面积在设计时，至少大于等于原

结构板跨中下铁不足部分的配筋面积，让叠合后的厚板、上铁来承担一部分转移
过来的跨中弯矩，即把原来薄板不足的下铁面积，加到叠合后结构的上铁上。
下面特别指出此工程中的几个设计要点，其中共性的东西，希望与同行结构
设计人员经验共享。

①新浇筑叠合层厚度的确定。为了减小后浇叠合层带来的附加外荷载，避免
附加外荷载过大导致的对原结构梁的相应加固，笔者把叠合层厚度，很克制地确
定为能满足放置单排配筋的常规要求的 80mm。
建筑地面做法为 100mm 厚，笔者充分考虑到上述原因，于是结构局部“吃掉”

了 80mm，为本专业所用，于是采用叠合层法，在阴影范围内新浇筑 80mm 厚的
混凝土，这样原来抗弯承载不足的 120mm 厚的薄板，就加厚为 200mm 厚的新混

·81·
