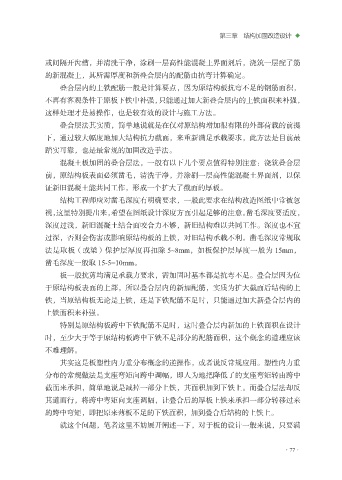

第三章 结构加固改造设计 ◆

或间隔开齿槽，并清洗干净，涂刷一层高性能混凝土界面剂后，浇筑一层配了筋
的新混凝土，其所需厚度和新叠合层内的配筋由抗弯计算确定。
叠合层内的上铁配筋一般是计算要点，因为原结构板抗弯不足的钢筋面积，
不再有客观条件于原板下铁中补强，只能通过加大新叠合层内的上铁面积来补强，

这样处理才是易操作，也是较有效的设计与施工方法。
叠合层法其实质，简单地说就是在仅对原结构增加很有限的外部荷载的前提
下，通过较大幅度地加大结构抗力截面，来重新满足承载要求，此方法是目前最
踏实可靠，也是最常规的加固改造手法。

混凝土板加固的叠合层法，一般有以下几个要点值得特别注意：浇筑叠合层
前，原结构板表面必须凿毛，清洗干净，并涂刷一层高性能混凝土界面剂，以保
证新旧混凝土能共同工作，形成一个扩大了截面的厚板。
结构工程师应对凿毛深度有明确要求，一般此要求在结构改造图纸中常被忽

视，这里特别提出来，希望在图纸设计深度方面引起足够的注意。凿毛深度要适度，
深度过浅，新旧混凝土结合面咬合力不够，新旧结构难以共同工作。深度也不宜
过深，否则会伤害或影响原结构板的上铁，对旧结构承载不利。凿毛深度常规取
法是取板（或梁）保护层厚度再扣除 5~8mm，如板保护层厚度一般为 15mm，

凿毛深度一般取 15-5=10mm。
板一般抗剪均满足承载力要求，需加固时基本都是抗弯不足。叠合层因为位
于原结构板表面的上部，所以叠合层内的新加配筋，实质为扩大截面后结构的上
铁，当原结构板无论是上铁，还是下铁配筋不足时，只能通过加大新叠合层内的

上铁面积来补强。
特别是原结构板跨中下铁配筋不足时，这时叠合层内新加的上铁面积在设计
时，至少大于等于原结构板跨中下铁不足部分的配筋面积，这个概念的道理应该
不难理解。

其实这是板塑性内力重分布概念的逆操作，或者说反常规应用。塑性内力重
分布的常规做法是支座弯矩向跨中调幅，即人为地把降低了的支座弯矩转由跨中
截面来承担，简单地说是减掉一部分上铁，其面积加到下铁上。而叠合层法却反
其道而行，将跨中弯矩向支座调幅，让叠合后的厚板上铁来承担一部分转移过来

的跨中弯矩，即把原来薄板不足的下铁面积，加到叠合后结构的上铁上。
就这个问题，笔者这里不妨展开阐述一下，对于板的设计一般来说，只要满
