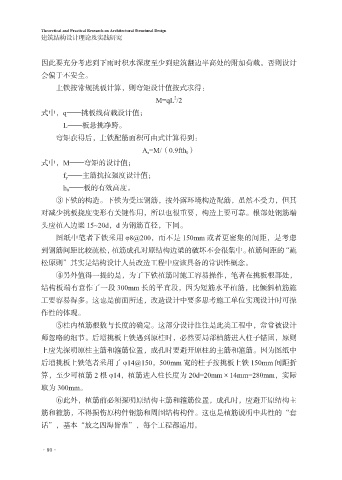

因此要充分考虑到下雨时积水深度至少到建筑翻边半高处的附加荷载。否则设计
会偏于不安全。
上铁按常规挑板计算，则弯矩设计值按式求得：
M=qL /2
2
式中，q——挑板线荷载设计值；
L——板悬挑净跨。
弯矩获得后，上铁配筋面积可由式计算得到：
A s =M/（0.9fth 0 ）
式中，M——弯矩的设计值；
f y ——主筋抗拉强度设计值；
h 0 ——板的有效高度。
③下铁的构造。下铁为受压钢筋，按外露环境构造配筋，虽然不受力，但其
对减少挑板挠度变形有关键作用，所以也很重要，构造上要可靠。根部处钢筋端
头应植入边梁 15~20d，d 为钢筋直径，下同。
图纸中笔者下铁采用 φ8@200，而不是 150mm 或者更密集的间距，是考虑
到钢筋间距比较疏松，植筋成孔对原结构边梁的破坏不会很集中。植筋间距的“疏
松原则”其实是结构设计人员改造工程中应该具备的常识性概念。
④另外值得一提的是，为了下铁植筋时施工容易操作，笔者在挑板根部处，
结构板端有意作了一段 300mm 长的平直段，因为短筋水平植筋，比倾斜植筋施
工要容易得多。这也是前面所述，改造设计中要多思考施工单位实现设计时可操
作性的体现。
⑤柱内植筋根数与长度的确定。这部分设计往往是此类工程中，常常被设计
师忽略的细节。后增挑板上铁遇到原柱时，必然要局部植筋进入柱子锚固，原则
上应先探明原柱主筋和箍筋位置，成孔时要避开原柱的主筋和箍筋。因为图纸中
后增挑板上铁笔者采用了 φ14@150，500mm 宽的柱子按挑板上铁 150mm 间距折
算，至少可植筋 2 根 φ14，植筋进入柱长度为 20d=20mm×14mm=280mm，实际
取为 300mm。
⑥此外，植筋前必须探明原结构主筋和箍筋位置，成孔时，应避开原结构主
筋和箍筋，不得损伤原构件钢筋和周围结构构件。这也是植筋说明中共性的“套
话”，基本“放之四海皆准”，每个工程都适用。
