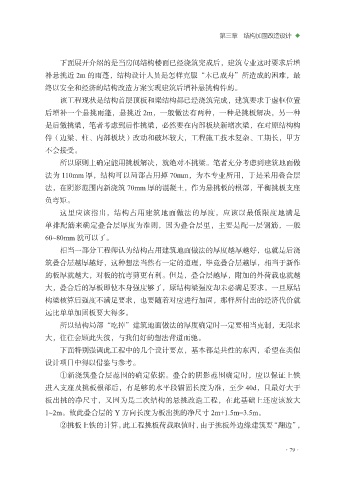

第三章 结构加固改造设计 ◆

下面展开介绍的是当房间结构楼面已经浇筑完成后，建筑专业这时要求后增
补悬挑近 2m 的雨蓬，结构设计人员是怎样克服“木已成舟”所造成的困难，最
终以安全和经济的结构改造方案实现建筑后增补悬挑构件的。
该工程现状是结构首层顶板和梁结构都已经浇筑完成，建筑要求于虚框位置

后增补一个悬挑雨篷，悬挑近 2m，一般做法有两种，一种是挑板解决，另一种
是后做挑梁，笔者考虑到后作挑梁，必然要在内部板块新增次梁，在对原结构构
件（边梁、柱、内部板块）改动和破坏较大，工程施工技术复杂、工期长，甲方
不会接受。

所以原则上确定能用挑板解决，就绝对不挑梁。笔者充分考虑到建筑地面做
法为 110mm 厚，结构可以局部占用掉 70mm，为本专业所用，于是采用叠合层
法，在阴影范围内新浇筑 70mm 厚的混凝土，作为悬挑板的根部，平衡挑板支座
负弯矩。

这里应该指出，结构占用建筑地面做法的厚度，应该以最低限度地满足
单排配筋来确定叠合层厚度为准则，因为叠合层里，主要是配一层钢筋，一般
60~80mm 就可以了。
相当一部分工程师认为结构占用建筑地面做法的厚度越厚越好，也就是后浇

筑叠合层越厚越好，这种想法当然有一定的道理，毕竟叠合层越厚，相当于新作
的板厚就越大，对板的抗弯剪更有利。但是，叠合层越厚，附加的外荷载也就越
大，叠合后的厚板即使本身强度够了，原结构梁强度却未必满足要求。一旦原结
构梁核算后强度不满足要求，也要随着对应进行加固，那样所付出的经济代价就

远比单单加固板要大得多。
所以结构局部“吃掉”建筑地面做法的厚度确定时一定要相当克制，无限求
大，往往会顾此失彼，与我们好的想法背道而驰。
下面特别强调此工程中的几个设计要点，基本都是共性的东西，希望在类似

设计项目中得以借鉴与参考。
①新浇筑叠合层范围的确定依据。叠合的阴影范围确定时，应以保证上铁
进入支座及挑板根部后，有足够的水平段锚固长度为准，至少 40d，且最好大于
板出挑的净尺寸，又因为是二次结构的悬挑改造工程，在此基础上还应该放大

1~2m。故此叠合层的 Y 方向长度为板出挑的净尺寸 2m+1.5m=3.5m。
②挑板上铁的计算。此工程挑板荷载取值时，由于挑板外边缘建筑要“翻边”，
