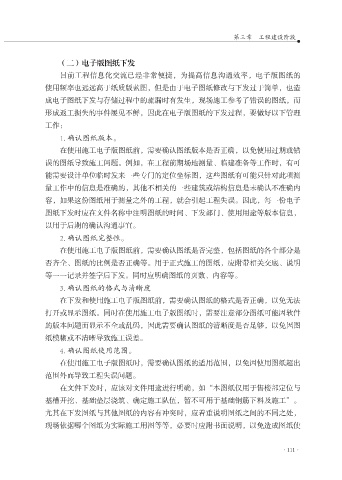

第三章 工程建设阶段

（二）电子版图纸下发
目前工程信息化交流已经非常便捷，为提高信息沟通效率，电子版图纸的
使用频率也远远高于纸质版蓝图，但是由于电子图纸修改与下发过于简单，也造
成电子图纸下发与存储过程中的疏漏时有发生，现场施工参考了错误的图纸，而

形成返工损失的事件屡见不鲜，因此在电子版图纸的下发过程，要做好以下管理
工作：
. 确认图纸版本。
在使用施工电子版图纸前，需要确认图纸版本是否正确，以免使用过期或错

误的图纸导致施工问题。例如，在工程前期场地测量、临建准备等工作时，有可
能需要设计单位临时发来一些专门的定位坐标图，这些图纸有可能只针对此项测
量工作中的信息是准确的，其他不相关的一些建筑或结构信息是未确认不准确内
容，如果这份图纸用于测量之外的工程，就会引起工程失误。因此，每一份电子

图纸下发时应在文件名称中注明图纸的时间、下发部门、使用用途等版本信息，
以用于后期的确认沟通事宜。
. 确认图纸完整性。
在使用施工电子版图纸前，需要确认图纸是否完整，包括图纸的各个部分是

否齐全、图纸的比例是否正确等。用于正式施工的图纸，应附带相关交底、说明
等一一记录并签字后下发。同时应明确图纸的页数、内容等。
. 确认图纸的格式与清晰度
在下发和使用施工电子版图纸前，需要确认图纸的格式是否正确，以免无法

打开或显示图纸。同时在使用施工电子版图纸时，需要注意部分图纸可能因软件
的版本问题而显示不全或乱码，因此需要确认图纸的清晰度是否足够，以免因图
纸模糊或不清晰导致施工误差。
. 确认图纸使用范围。

在使用施工电子版图纸时，需要确认图纸的适用范围，以免因使用图纸超出
范围外而导致工程失误问题。
在文件下发时，应该对文件用途进行明确，如“本图纸仅用于售楼部定位与
基槽开挖、基础垫层浇筑、确定施工队伍，暂不可用于基础钢筋下料及施工”。

尤其在下发图纸与其他图纸的内容有冲突时，应着重说明图纸之间的不同之处，
现场依据哪个图纸为实际施工用图等等，必要时应附书面说明，以免造成图纸使

·111·
