Page 196 - 现代化工程建设技术与理论创新

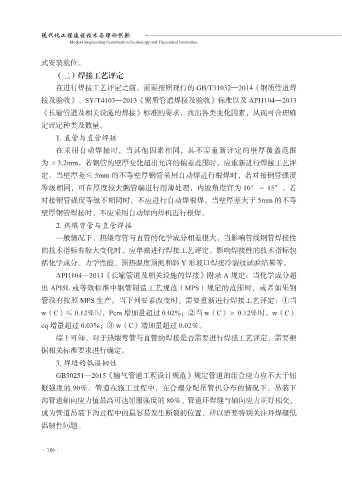

现代化工程建设技术与理论创新
Modern Engineering Construction Technology and Theoretical Innovation

式安装就位。
（二）焊接工艺评定
在进行焊接工艺评定之前，需要按照现行的 GB/T31032—2014《钢质管道焊
接及验收》、SY/T4103—2013《钢质管道焊接及验收》标准以及 API1104—2013

《长输管道及相关设施的焊接》标准的要求，找出各类变化因素，从而可合理确
定评定种类及数量。
1. 直管与直管焊接
在采用自动焊接时，当其他因素相同，其不需重新评定的壁厚覆盖范围

为±3.2mm。若钢管的壁厚变化超出允许的偏差范围时，应重新进行焊接工艺评
定。当壁厚差≤ 5mm 的不等壁厚钢管采用自动焊进行根焊时，若对接钢管强度
等级相同，可在厚度较大侧管端进行削薄处理，内坡角度宜为 10°～ 15°。若
对接钢管强度等级不相同时，不应进行自动焊根焊。当壁厚差大于 5mm 的不等

壁厚钢管焊接时，不应采用自动焊内焊机进行根焊。
2. 热煨弯管与直管焊接
一般情况下，热煨弯管与直管的化学成分相差很大。当影响管线钢管焊接性
的技术指标有较大变化时，应单独进行焊接工艺评定。影响焊接性的技术指标包

括化学成分、力学性能、预热温度预测和斜 Y 形坡口焊接冷裂纹试验结果等。
API1104—2013《长输管道及相关设施的焊接》附录 A 规定：当化学成分超
出 API5L 或等效标准中钢管制造工艺规范（MPS）规定的范围时，或者如果钢
管没有按照 MPS 生产，当下列要素改变时，需要重新进行焊接工艺评定：①当

w（C）≤ 0.12％时，Pcm 增加量超过 0.02%；②当 w（C）＞ 0.12％时，w（C）
eq 增量超过 0.03%；③ w（C）增加量超过 0.02％。
综上可知，对于热煨弯管与直管的焊接是否需要进行焊接工艺评定，需要根
据相关标准要求进行确定。

3. 焊缝的低温韧性
GB50251—2015《输气管道工程设计规范》规定管道的组合应力应不大于屈
服强度的 90％。管道在施工过程中，在合理分配吊管机分布的情况下，吊装下
沟管道轴向应力值最高可达屈服强度的 80％，管道环焊缝与轴向应力正好相交，

成为管道吊装下沟过程中的最容易发生断裂的位置，所以需要特别关注环焊缝低
温韧性问题。

·186·
