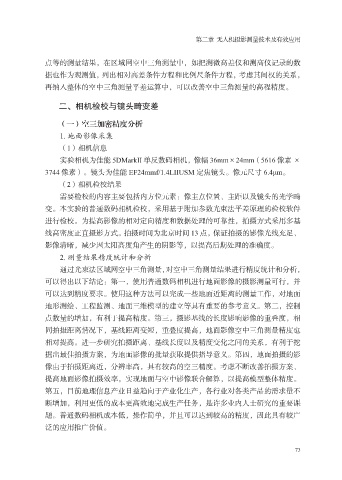

Page 85 - 数字化测绘技术与理论研究

第二章 无人机摄影测量技术及有效应用

点等的测量结果，在区域网空中三角测量中，如把测微高差仪和测高仪记录的数
据也作为观测值，列出相对高差条件方程和比例尺条件方程，考虑其间权的关系，
再纳入整体的空中三角测量平差运算中，可以改善空中三角测量的高程精度。

二、相机检校与镜头畸变差

（一）空三加密精度分析
1. 地面影像采集
（1）相机信息
实验相机为佳能 5DMarkII 单反数码相机，像幅 36mm×24mm（5616 像素 ×
3744 像素）。镜头为佳能 EF24mmf/1.4LIIUSM 定焦镜头。像元尺寸 6.4μm。
（2）相机检校结果

需要检校的内容主要包括内方位元素：像主点位置、主距以及镜头的光学畸
变。本实验的普通数码相机检校，采用基于附加参数光束法平差原理的检校软件
进行检校。为提高影像的相对定向精度和数据处理的可靠性，拍摄方式采用多基
线高密度正直摄影方式。拍摄时间为北京时间 13 点，保证拍摄的影像光线充足、
影像清晰，减少因太阳高度角产生的阴影等，以提高后期处理的准确度。

2. 测量结果精度统计和分析
通过光束法区域网空中三角测量，对空中三角测量结果进行精度统计和分析，
可以得出以下结论：第一，使用普通数码相机进行地面影像的摄影测量可行，并
可以达到精度要求。使用这种方法可以完成一些地面近距离的测量工作，对地面
地形测绘、工程监测、地面三维模型的建立等具有重要的参考意义。第二，控制
点数量的增加，有利于提高精度。第三，摄影基线的长度影响影像的重叠度，相

同拍摄距离情况下，基线距离变短，重叠度提高，地面影像空中三角测量精度也
相对提高。进一步研究拍摄距离、基线长度以及精度变化之间的关系，有利于挖
掘出最佳拍摄方案，为地面影像的批量获取提供指导意义。第四，地面拍摄的影
像由于拍摄距离近，分辨率高，具有较高的空三精度。考虑不断改善拍摄方案、

提高地面影像拍摄效率，实现地面与空中影像联合解算，以提高模型整体精度。
第五，目前地理信息产业日益趋向于产业化生产，各行业对各类产品的需求量不
断增加，利用更低的成本更高效地完成生产任务，是许多业内人士研究的重要课
题。普通数码相机成本低，操作简单，并且可以达到较高的精度，因此具有较广
泛的应用推广价值。

73
