数字化测绘技术与理论研究

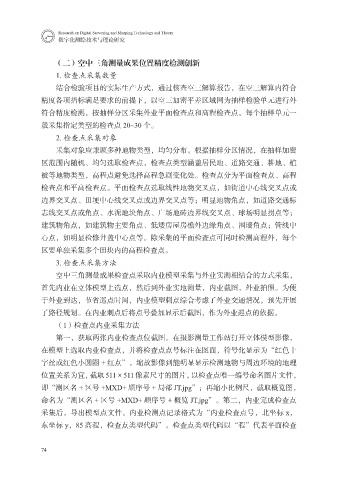

（二）空中三角测量成果位置精度检测创新
1. 检查点采集数量
结合检验项目的实际生产方式，通过核查空三解算报告，在空三解算内符合
精度各项指标满足要求的前提下，以空三加密平差区域网为抽样检验单元进行外

符合精度检测，按抽样分区采集外业平面检查点和高程检查点。每个抽样单元一
般采集指定类型的检查点 20~30 个。
2. 检查点采集对象
采集对象应兼顾多种地物类型，均匀分布。根据抽样分区情况，在抽样加密

区范围内随机、均匀选取检查点，检查点类型涵盖居民地、道路交通、耕地、植
被等地物类型，高程点避免选择高程急剧变化处。检查点分为平面检查点、高程
检查点和平高检查点。平面检查点选取线性地物交叉点，如街道中心线交叉点或
边界交叉点、田埂中心线交叉点或边界交叉点等；明显地物角点，如道路交通标

志线交叉点或角点、水泥地块角点、广场地砖边界线交叉点、球场明显拐点等；
建筑物角点，如建筑物主要角点、低矮房屋房檐外边缘角点、围墙角点；管线中
心点，如明显检修井盖中心点等。除采集的平面检查点可同时检测高程外，每个
区要单独采集多个田块内的高程检查点。

3. 检查点采集方法
空中三角测量成果检查点采取内业模型采集与外业实测相结合的方式采集，
首先内业在立体模型上选点，然后到外业实地测量，内业截图，外业拍照。为便
于外业到达，节省巡点时间，内业模型刺点综合考虑了外业交通情况，预先开展

了路径规划。在内业刺点后将点号叠加显示后截图，作为外业巡点的依据。
（1）检查点内业采集方法
第一，获取两张内业检查点位截图。在摄影测量工作站打开立体模型影像，
在模型上选取内业检查点，并将检查点点号标注在图面，符号化显示为“红色十

字丝或红色小圆圈 + 红点”，缩放影像到能明显显示检测地物与周边环境的地理
位置关系为宜，截取 511×511 像素尺寸的图片，以检查点唯一编号命名图片文件，
即“测区名 + 区号 +MXD+ 顺序号 + 局部 JT.jpg”；再缩小比例尺，截取概览图，
命名为“测区名 + 区号 +MXD+ 顺序号 + 概览 JT.jpg”。第二，内业完成检查点

采集后，导出模型点文件。内业检测点记录格式为“内业检查点号，北坐标 x，
东坐标 y，85 高程，检查点类型代码”。检查点类型代码以“程”代表平面检查

74
