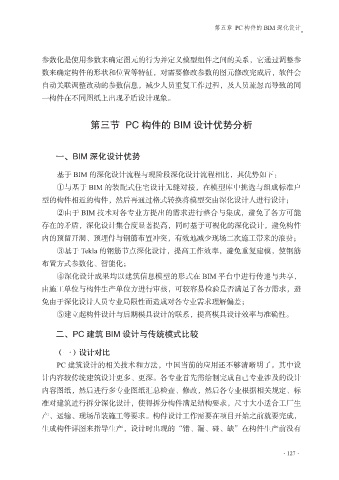

第五章 PC 构件的 BIM 深化设计

参数化是使用参数来确定图元的行为并定义模型组件之间的关系，它通过调整参
数来确定构件的形状和位置等特征，对需要修改参数的图元修改完成后，软件会
自动关联调整改动的参数信息，减少人员重复工作过程，及人员疏忽而导致的同

一构件在不同图纸上出现矛盾设计现象。

第三节 PC 构件的 BIM 设计优势分析

一、BIM 深化设计优势

基于 BIM 的深化设计流程与现阶段深化设计流程相比，其优势如下：
①与基于 BIM 的装配式住宅设计无缝对接，在模型库中挑选与组成标准户

型的构件相近的构件，然后再通过格式转换将模型交由深化设计人进行设计；
②由于 BIM 技术对各专业方提出的需求进行整合与集成，避免了各方可能
存在的矛盾，深化设计集合度显著提高，同时基于可视化的深化设计，避免构件

内的预留开洞、预埋件与钢筋布置冲突，有效地减少现场二次施工带来的浪费；
③基于 Tekla 的钢筋节点深化设计，提高工作效率，避免重复建模，使钢筋
布置方式参数化、智能化；
④深化设计成果均以建筑信息模型的形式在 BIM 平台中进行传递与共享，
由施工单位与构件生产单位方进行审核，可较容易检验是否满足了各方需求，避

免由于深化设计人员专业局限性而造成对各专业需求理解偏差；
⑤建立起构件设计与后期模具设计的联系，提高模具设计效率与准确性。

二、PC 建筑 BIM 设计与传统模式比较

（一）设计对比
PC 建筑设计的相关技术和方法，中国当前的应用还不够清晰明了。其中设
计内容较传统建筑设计更多、更深。各专业首先需绘制完成自己专业涉及的设计
内容图纸，然后进行多专业图纸汇总检查、修改，然后各专业根据相关规定、标

准对建筑进行拆分深化设计，使得拆分构件满足结构要求，尺寸大小适合工厂生
产、运输、现场吊装施工等要求。构件设计工作需要在项目开始之前就要完成，
生成构件详图来指导生产，设计时出现的“错、漏、碰、缺”在构件生产前没有
