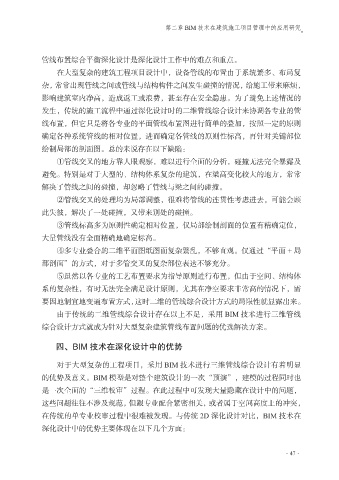

第二章 BIM 技术在建筑施工项目管理中的应用研究

管线布置综合平衡深化设计是深化设计工作中的难点和重点。
在大型复杂的建筑工程项目设计中，设备管线的布置由于系统繁多、布局复
杂，常常出现管线之间或管线与结构构件之间发生碰撞的情况，给施工带来麻烦，

影响建筑室内净高，造成返工或浪费，甚至存在安全隐患。为了避免上述情况的
发生，传统的施工流程中通过深化设计时的二维管线综合设计来协调各专业的管
线布置，但它只是将各专业的平面管线布置图进行简单的叠加，按照一定的原则
确定各种系统管线的相对位置，进而确定各管线的原则性标高，再针对关键部位

绘制局部的剖面图。总的来说存在以下缺陷：
①管线交叉的地方靠人眼观察，难以进行全面的分析，碰撞无法完全暴露及
避免。特别是对于大型的、结构体系复杂的建筑，在梁高变化较大的地方，常常
解决了管线之间的碰撞，却忽略了管线与梁之间的碰撞。

②管线交叉的处理均为局部调整，很难将管线的连贯性考虑进去，可能会顾
此失彼，解决了一处碰撞，又带来别处的碰撞。
③管线标高多为原则性确定相对位置，仅局部绘制剖面的位置有精确定位，
大量管线没有全面精确地确定标高。

④多专业叠合的二维平面图纸图面复杂繁乱，不够直观。仅通过“平面 + 局
部剖面”的方式，对于多管交叉的复杂部位表达不够充分。
⑤虽然以各专业的工艺布置要求为指导原则进行布置，但由于空间、结构体
系的复杂性，有时无法完全满足设计原则，尤其在净空要求非常高的情况下，需

要因地制宜地变通布置方式，这时二维的管线综合设计方式的局限性就显露出来。
由于传统的二维管线综合设计存在以上不足，采用 BIM 技术进行三维管线
综合设计方式就成为针对大型复杂建筑管线布置问题的优选解决方案。

四、BIM 技术在深化设计中的优势

对于大型复杂的工程项目，采用 BIM 技术进行三维管线综合设计有着明显
的优势及意义。BIM 模型是对整个建筑设计的一次“预演”，建模的过程同时也
是一次全面的“三维校审”过程。在此过程中可发现大量隐藏在设计中的问题，

这些问题往往不涉及规范，但跟专业配合紧密相关，或者属于空间高度上的冲突，
在传统的单专业校审过程中很难被发现。与传统 2D 深化设计对比，BIM 技术在
深化设计中的优势主要体现在以下几个方面：
