BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering
（一）三维可视化、精确定位
传统的平面设计成果为一张张的平面图，并不直观，工程中的综合管线只有
等工程完工后才能呈现出来，而采用三维可视化的 BIM 技术却可以使工程完工
后的状貌在施工前就呈现出来，表达上直观清楚。模型均按真实尺度建模，传统
表达予以省略的部分（如管道保温层等）均得以展现，从而将一些看上去没问题，
而实际上却存在的深层次问题暴露出来。平面图纸与三维模型实时对应见图 2-1，
三维模型与实物对照见图 2-2。

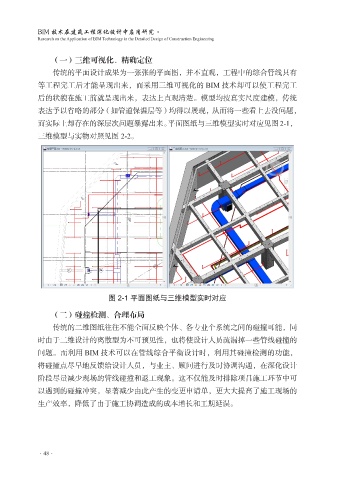

图 2-1 平面图纸与三维模型实时对应
（二）碰撞检测、合理布局
传统的二维图纸往往不能全面反映个体、各专业个系统之间的碰撞可能，同
时由于二维设计的离散型为不可预见性，也将使设计人员疏漏掉一些管线碰撞的
问题。而利用 BIM 技术可以在管线综合平衡设计时，利用其碰撞检测的功能，
将碰撞点尽早地反馈给设计人员，与业主、顾问进行及时协调沟通，在深化设计
阶段尽量减少现场的管线碰撞和返工现象。这不仅能及时排除项目施工环节中可
以遇到的碰撞冲突，显著减少由此产生的变更申请单，更大大提高了施工现场的
生产效率，降低了由于施工协调造成的成本增长和工期延误。
