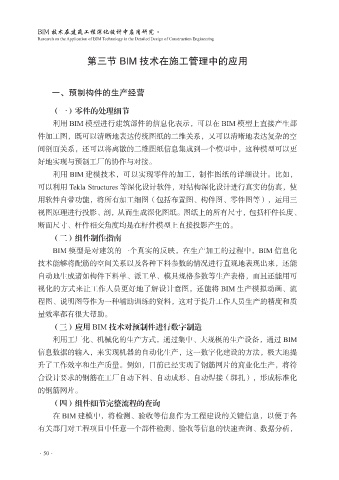

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering

第三节 BIM 技术在施工管理中的应用

一、预制构件的生产经营

（一）零件的处理细节
利用 BIM 模型进行建筑部件的信息化表示，可以在 BIM 模型上直接产生部
件加工图，既可以清晰地表达传统图纸的二维关系，又可以清晰地表达复杂的空

间剖面关系，还可以将离散的二维图纸信息集成到一个模型中，这种模型可以更
好地实现与预制工厂的协作与对接。
利用 BIM 建模技术，可以实现零件的加工，制作图纸的详细设计。比如，
可以利用 Tekla Structures 等深化设计软件，对结构深化设计进行真实的仿真，使

用软件自带功能，将所有加工细图（包括布置图、构件图、零件图等），运用三
视图原理进行投影、剖，从而生成深化图纸。图纸上的所有尺寸，包括杆件长度、
断面尺寸、杆件相交角度均是在杆件模型上直接投影产生的。
（二）组件制作指南

BIM 模型是对建筑的一个真实的反映，在生产加工的过程中，BIM 信息化
技术能够将配筋的空间关系以及各种下料参数的情况进行直观地表现出来，还能
自动地生成诸如构件下料单、派工单、模具规格参数等生产表格，而且还能用可
视化的方式来让工作人员更好地了解设计意图，还能将 BIM 生产模拟动画、流

程图、说明图等作为一种辅助训练的资料，这对于提升工作人员生产的精度和质
量效率都有很大帮助。
（三）应用 BIM 技术对预制件进行数字制造
利用工厂化、机械化的生产方式，通过集中、大规模的生产设备，通过 BIM

信息数据的输入，来实现机器的自动化生产，这一数字化建设的方法，极大地提
升了工作效率和生产质量。例如，目前已经实现了钢筋网片的商业化生产，将符
合设计要求的钢筋在工厂自动下料、自动成形、自动焊接（绑扎），形成标准化
的钢筋网片。

（四）组件细节完整流程的查询
在 BIM 建模中，将检测、验收等信息作为工程建设的关键信息，以便于各
有关部门对工程项目中任意一个部件检测、验收等信息的快速查询、数据分析，
