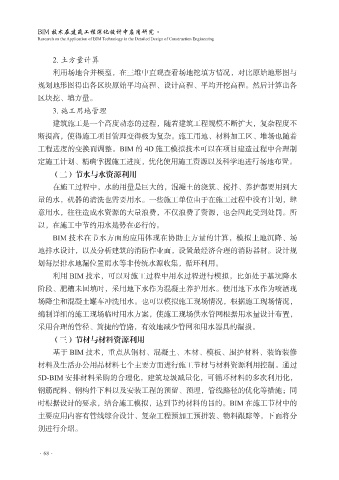

Page 76 - BIM 技术在建筑工程深化设计中应用研究

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering

2. 土方量计算
利用场地合并模型，在三维中直观查看场地挖填方情况，对比原始地形图与
规划地形图得出各区块原始平均高程、设计高程、平均开挖高程。然后计算出各

区块挖、填方量。
3. 施工用地管理
建筑施工是一个高度动态的过程，随着建筑工程规模不断扩大，复杂程度不
断提高，使得施工项目管理变得极为复杂。施工用地、材料加工区、堆场也随着

工程进度的变换而调整。BIM 的 4D 施工模拟技术可以在项目建造过程中合理制
定施工计划、精确掌握施工进度，优化使用施工资源以及科学地进行场地布置。
（二）节水与水资源利用
在施工过程中，水的用量是巨大的，混凝土的浇筑、搅拌、养护都要用到大

量的水，机器的清洗也需要用水。一些施工单位由于在施工过程中没有计划，肆
意用水，往往造成水资源的大量浪费，不仅浪费了资源，也会因此受到处罚。所
以，在施工中节约用水是势在必行的。
BIM 技术在节水方面的应用体现在协助土方量的计算，模拟土地沉降、场

地排水设计，以及分析建筑的消防作业面，设置最经济合理的消防器材。设计规
划每层排水地漏位置雨水等非传统水源收集，循环利用。
利用 BIM 技术，可以对施工过程中用水过程进行模拟，比如处于基坑降水
阶段、肥槽未回填时，采用地下水作为混凝土养护用水。使用地下水作为喷洒现

场降尘和混凝土罐车冲洗用水。也可以模拟施工现场情况，根据施工现场情况，
编制详细的施工现场临时用水方案，使施工现场供水管网根据用水量设计布置，
采用合理的管径、简捷的管路，有效地减少管网和用水器具的漏损。
（三）节材与材料资源利用

基于 BIM 技术，重点从钢材、混凝土、木材、模板、围护材料、装饰装修
材料及生活办公用品材料七个主要方面进行施工节材与材料资源利用控制。通过
5D-BIM 安排材料采购的合理化，建筑垃圾减量化，可循环材料的多次利用化，
钢筋配料、钢构件下料以及安装工程的预留、预埋，管线路径的优化等措施；同

时根据设计的要求，结合施工模拟，达到节约材料的目的。BIM 在施工节材中的
主要应用内容有管线综合设计、复杂工程预加工预拼装、物料跟踪等，下面将分
别进行介绍。

·68·
