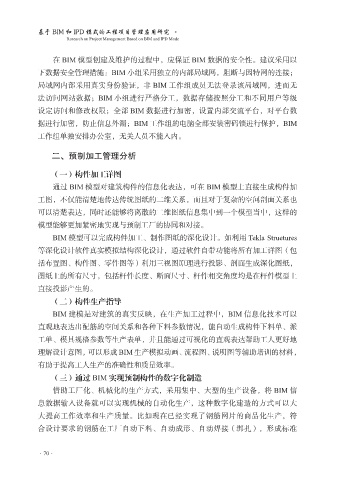

基于 BIM 和 IPD 模式的工程项目管理应用研究
Research on Project Management Based on BIM and IPD Mode
在 BIM 模型创建及维护的过程中，应保证 BIM 数据的安全性。建议采用以
下数据安全管理措施：BIM 小组采用独立的内部局域网，阻断与因特网的连接；
局域网内部采用真实身份验证，非 BIM 工作组成员无法登录该局域网，进而无
法访问网站数据；BIM 小组进行严格分工，数据存储按照分工和不同用户等级
设定访问和修改权限；全部 BIM 数据进行加密，设置内部交流平台，对平台数
据进行加密，防止信息外漏；BIM 工作组的电脑全部安装密码锁进行保护，BIM
工作组单独安排办公室，无关人员不能入内。
二、预制加工管理分析
（一）构件加工详图
通过 BIM 模型对建筑构件的信息化表达，可在 BIM 模型上直接生成构件加
工图，不仅能清楚地传达传统图纸的二维关系，而且对于复杂的空间剖面关系也
可以清楚表达，同时还能够将离散的二维图纸信息集中到一个模型当中，这样的
模型能够更加紧密地实现与预制工厂的协同和对接。
BIM 模型可以完成构件加工、制作图纸的深化设计。如利用 Tekla Struetures
等深化设计软件真实模拟结构深化设计，通过软件自带功能将所有加工详图（包
括布置图、构件图、零件图等）利用三视图原理进行投影、剖面生成深化图纸，
图纸上的所有尺寸，包括杆件长度、断面尺寸、杆件相交角度均是在杆件模型上
直接投影产生的。
（二）构件生产指导
BIM 建模是对建筑的真实反映，在生产加工过程中，BIM 信息化技术可以
直观地表达出配筋的空间关系和各种下料参数情况，能自动生成构件下料单、派
工单、模具规格参数等生产表单，并且能通过可视化的直观表达帮助工人更好地
理解设计意图，可以形成 BIM 生产模拟动画、流程图、说明图等辅助培训的材料，
有助于提高工人生产的准确性和质量效率。
（三）通过 BIM 实现预制构件的数字化制造
借助工厂化、机械化的生产方式，采用集中、大型的生产设备，将 BIM 信
息数据输入设备就可以实现机械的自动化生产，这种数字化建造的方式可以大
大提高工作效率和生产质量。比如现在已经实现了钢筋网片的商品化生产，符
合设计要求的钢筋在工厂自动下料、自动成形、自动焊接（绑扎），形成标准
·70·
