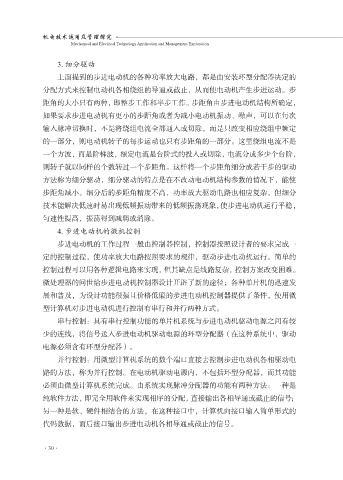

3. 细分驱动
上面提到的步进电动机的各种功率放大电路，都是由安装环型分配器决定的

分配方式来控制电动机各相绕组的导通或截止，从而使电动机产生步进运动。步
距角的大小只有两种，即整步工作和半步工作。步距角由步进电动机结构所确定，
如果要求步进电动机有更小的步距角或者为减小电动机振动、噪声，可以在每次

输入脉冲切换时，不是将绕组电流全部通入或切除，而是只改变相应绕组中额定
的一部分，则电动机转子的每步运动也只有步距角的一部分。这里绕组电流不是
一个方波，而是阶梯波，额定电流是台阶式的投入或切除，电流分成多少个台阶，

则转子就以同样的个数转过一个步距角。这样将一个步距角细分成若干步的驱动
方法称为细分驱动，细分驱动的特点是在不改动电动机结构参数的情况下，能使
步距角减小。细分后的步距角精度不高，功率放大驱动电路也相应复杂，但细分

技术能解决低速时易出现低频振动带来的低频振荡现象，使步进电动机运行平稳，
匀速性提高，振荡得到减弱或消除。
4. 步进电动机的微机控制

步进电动机的工作过程一般由控制器控制，控制器按照设计者的要求完成一
定的控制过程，使功率放大电路按照要求的规律，驱动步进电动机运行。简单的
控制过程可以用各种逻辑电路来实现，但其缺点是线路复杂，控制方案改变困难。

微处理器的问世给步进电动机控制器设计开辟了新的途径；各种单片机的迅速发
展和普及，为设计功能很强且价格低廉的步进电动机控制器提供了条件，使用微
型计算机对步进电动机进行控制有串行和并行两种方式。

串行控制：具有串行控制功能的单片机系统与步进电动机驱动电源之间有较
少的连线，将信号送入步进电动机驱动电源的环型分配器（在这种系统中，驱动
电源必须含有环型分配器）。

并行控制：用微型计算机系统的数个端口直接去控制步进电动机各相驱动电
路的方法，称为并行控制。在电动机驱动电源内，不包括环型分配器，而其功能
必须由微型计算机系统完成。由系统实现脉冲分配器的功能有两种方法：一种是

纯软件方法，即完全用软件来实现相序的分配，直接输出各相导通或截止的信号；
另一种是软、硬件相结合的方法，在这种接口中，计算机向接口输入简单形式的
代码数据，而后接口输出步进电动机各相导通或截止的信号。
