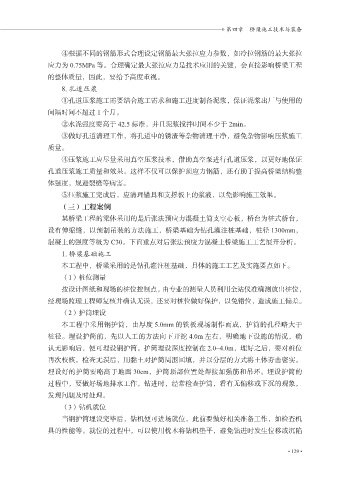

Page 141 - 结构装备施工技术分析与研究

» 第四章 桥梁施工技术与装备

④根据不同的钢筋形式合理设定钢筋最大张拉应力参数，如冷拉钢筋的最大张拉
应力为 0.75MPa 等。合理确定最大张拉应力是技术应用的关键，会直接影响桥梁工程
的整体质量，因此，要给予高度重视。
8. 孔道压浆
①孔道压浆施工需要结合施工需求和施工进度制备泥浆，保证泥浆出厂与使用的

间隔时间不超过 1 个月。
②水泥强度要高于 42.5 标准，并且泥浆搅拌时间不少于 2min。
③做好孔道清理工作，将孔道中的锈渣等杂物清理干净，避免杂物影响压浆施工

质量。
④压浆施工应尽量采用真空压浆技术，借助真空泵进行孔道压浆，以更好地保证
孔道压浆施工质量和效果。这样不仅可以保护预应力钢筋，还有助于提高桥梁结构整
体强度，规避裂缝等病害。

⑤压浆施工完成后，应清理锚具和支撑板上的浆液，以免影响施工效果。
（三）工程案例
某桥梁工程的梁体采用的是后张法预应力混凝土简支空心板，桥台为桩式桥台，

设有伸缩缝，以预制吊装的方法施工，桥梁基础为钻孔灌注桩基础，桩径 1300mm，
混凝土的强度等级为 C30。下面重点对后张法预应力混凝土桥梁施工工艺展开分析。
1. 桥梁基础施工
本工程中，桥梁采用的是钻孔灌注桩基础，具体的施工工艺及实施要点如下。
（1）桩位测量

按设计图纸和现场的桩位控制点，由专业的测量人员利用全站仪准确测放出桩位，
经现场监理工程师复核并确认无误，还要对桩位做好保护，以免错位，造成施工偏差。
（2）护筒埋设

本工程中采用钢护筒，由厚度 5.0mm 的铁板现场制作而成，护筒的孔径略大于
桩径。埋设护筒前，先以人工的方法向下开挖 4.0m 左右，明确地下设施的情况，确
认无影响后，便可埋设钢护筒。护筒埋设深度控制在 2.0~4.0m，埋好之后，要对桩位
再次校核。检查无误后，用黏土对护筒周围回填，并以分层的方式将土体夯击密实。

埋设好的护筒要略高于地面 30cm，护筒顶部位置处焊接加强筋和吊环。埋设护筒的
过程中，要做好场地排水工作，钻进时，经常检查护筒，看有无偏移或下沉的现象，
发现问题及时处理。
（3）钻机就位

当钢护筒埋设完毕后，钻机便可进场就位，此前要做好相关准备工作，如检查机
具的性能等。就位的过程中，可以使用枕木将钻机垫平，避免钻进时发生位移或沉陷

• 129 •
