第三章 城镇燃气管道阴极保护
道的使用期限，并提高其运行效率。电化学阴极保护主要包括强制电流法和牺牲
阳极法，这两种方法对于安装、施工和管理方面都有着完全不一样的要求，而且
各有各的优点和缺点。因此，必须加强二者的施工和管理工作。
（一）强制电流法的施工
1. 仪器设备的选择
恒电位仪属于阴极保护的专用设备，主要是为了将 220V 或 380V 的交流
电源通过降压整流电路转化为低压直流，然后通过稳压和调节之后供给管道。
当前常见的有 PS 系列和 KKG 系列等，结合管道的实际需要将输出电压控制在
20~50V，将输出电流控制在 10~100mA，将保护电位控制在 0~-2V。
2. 恒电位仪的安装
首先把管道上的阴极汇流点，也就是通电点连接到恒电位仪的阴极端子，同
时把埋设在管道旁边的阳极组连接到阳极端子，把汇流点附近的参比电极连接到
参比端子，这时候恒电位仪的外部接线就算成功了（如图 3-3 所示）。恒电位仪
的运行始终在微型计算机的监测中，所以应把仪器输入的模拟量通过 A/D 转换
器转变为微机可以识别的数字量之后再进行操作，最后再展开监测。根据设计的
具体要求，按时打印输出电流、电压和保护电位值，与此同时详细观察恒电位仪
的运行情况，包括故障发生的时间和停止输送电流的时间，并做好记录，最后打
印出恒电位仪的运行趋势图，确保恒电位仪保持自动控制状态。

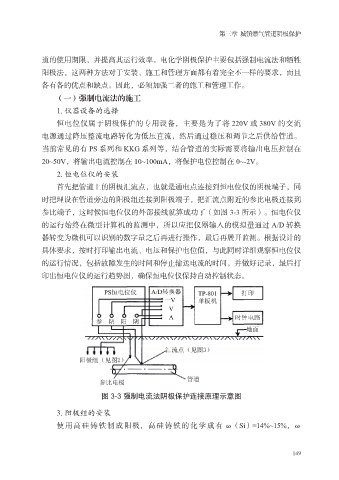

图 3-3 强制电流法阴极保护连接原理示意图
3. 阳极组的安装
使用高硅铸铁制成阳极，高硅铸铁的化学成有 ω（Si）=14%~15%，ω
