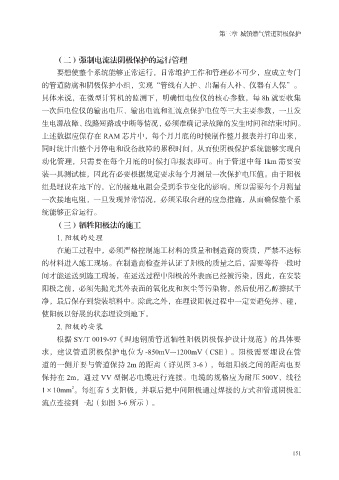

第三章 城镇燃气管道阴极保护

（二）强制电流法阴极保护的运行管理
要想使整个系统能够正常运行，日常维护工作和管理必不可少，应成立专门
的管道防腐和阴极保护小组，实现“管线有人护、出漏有人补、仪器有人保”。

具体来说，在微型计算机的监测下，明确恒电位仪的核心参数，每 8h 就要收集
一次恒电位仪的输出电压、输出电流和汇流点保护电位等三大主要参数，一旦发
生电源故障、线路短路或中断等情况，必须准确记录故障的发生时间和结束时间。
上述数据应保存在 RAM 芯片中，每个月月底的时候制作整月报表并打印出来，

同时统计出整个月停电和设备故障的累积时间，从而使阴极保护系统能够实现自
动化管理，只需要在每个月底的时候打印报表即可。由于管道中每 1km 需要安
装一具测试桩，因此有必要根据规定要求每个月测量一次保护电压值。由于阳极
组是埋设在地下的，它的接地电阻会受到季节变化的影响，所以需要每个月测量

一次接地电阻，一旦发现异常情况，必须采取合理的应急措施，从而确保整个系
统能够正常运行。
（三）牺牲阳极法的施工
1. 阳极的处理

在施工过程中，必须严格控制施工材料的质量和制造商的资质，严禁不达标
的材料进入施工现场。在制造商检查并认证了阳极的质量之后，需要等待一段时
间才能运送到施工现场，在运送过程中阳极的外表面已经被污染，因此，在安装
阳极之前，必须先抛光其外表面的氧化皮和灰尘等污染物，然后使用乙醇擦拭干

净，最后保存到袋装填料中。除此之外，在埋设阳极过程中一定要避免摔、碰，
使阳极以舒展的状态埋设到地下。
2. 阳极的安装
根据 SY/T 0019-97《埋地钢质管道牺牲阳极阴极保护设计规范》的具体要

求，建议管道阴极保护电位为 -850mV~-1200mV（CSE）。阳极需要埋设在管
道的一侧并要与管道保持 2m 的距离（详见图 3-6），每组阳极之间的距离也要
保持在 2m，通过 VV 型铜芯电缆进行连接。电缆的规格应为耐压 500V、线径
2
1×10mm 。每组有 5 支阳极，并联后把中间阳极通过焊接的方式和管道阴极汇
流点连接到一起（如图 3-6 所示）。
