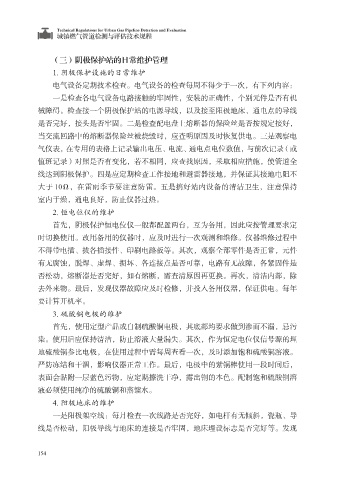

（三）阴极保护站的日常维护管理
1. 阴极保护设施的日常维护
电气设备定期技术检查。电气设备的检查每周不得少于一次，有下列内容：

一是检查各电气设备电路接触的牢固性，安装的正确性，个别元件是否有机
械障碍。检查接一个阴极保护站的电源导线，以及接至阳极地床、通电点的导线
是否完好，接头是否牢固。二是检查配电盘上熔断器的保险丝是否按规定接好，
当交流回路中的熔断器保险丝被烧毁时，应查明原因及时恢复供电。三是观察电

气仪表，在专用的表格上记录输出电压、电流、通电点电位数值，与前次记录（或
值班记录）对照是否有变化，若不相同，应查找原因，采取相应措施，使管道全
线达到阴极保护。四是应定期检查工作接地和避雷器接地，并保证其接地电阻不
大于 10Ω，在雷雨季节要注意防雷。五是搞好站内设备的清洁卫生，注意保持

室内干燥，通电良好，防止仪器过热。
2. 恒电位仪的维护
首先，阴极保护恒电位仪一般都配置两台，互为备用，因此应按管理要求定
时切换使用。改用备用的仪器时，应及时进行一次观测和维修。仪器维修过程中

不得带电插、拔各插接件、印刷电路板等。其次，观察全部零件是否正常，元件
有无腐蚀，脱焊、虚焊、损坏、各连接点是否可靠，电路有无故障，各紧固件是
否松动，熔断器是否完好，如有熔断，需查清原因再更换。再次，清洁内部，除
去外来物。最后，发现仪器故障应及时检修，并投入备用仪器，保证供电。每年

要计算开机率。
3. 硫酸铜电极的维护
首先，使用定型产品或自制硫酸铜电极，其底部均要求做到渗而不漏，忌污
染。使用后应保持清洁，防止溶液大量漏失。其次，作为恒定电位仪信号源的埋

地硫酸铜参比电极，在使用过程中需每周查看一次，及时添加饱和硫酸铜溶液。
严防冻结和干涸，影响仪器正常工作。最后，电极中的紫铜棒使用一段时间后，
表面会黏附一层蓝色污物，应定期擦洗干净，露出铜的本色。配制饱和硫酸铜溶
液必须使用纯净的硫酸铜和蒸馏水。

4. 阳极地床的维护
一是阳极架空线：每月检查一次线路是否完好，如电杆有无倾斜，瓷瓶、导
线是否松动，阳极导线与地床的连接是否牢固，地床埋设标志是否完好等。发现

154
