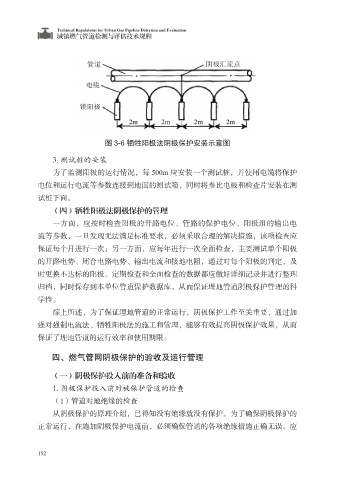

图 3-6 牺牲阳极法阴极保护安装示意图
3. 测试桩的安装
为了监测阳极的运行情况，每 500m 应安装一个测试桩，并使用电缆将保护
电位和运行电流等参数连接到地面的测试箱，同时将参比电极和检查片安装在测
试桩下面。
（四）牺牲阳极法阴极保护的管理
一方面，应按时检查阳极的开路电位、管路的保护电位、阳极组的输出电
流等参数，一旦发现无法满足标准要求，必须采取合理的解决措施，该项检查应
保证每个月进行一次；另一方面，应每年进行一次全面检查，主要测试单个阳极
的开路电势、闭合电路电势、输出电流和接地电阻，通过对每个阳极的判定，及
时更换不达标的阳极。定期检查和全面检查的数据都应做好详细记录并进行整理
归档，同时保存到本单位管道保护数据库，从而保证埋地管道阴极保护管理的科
学性。
综上所述，为了保证埋地管道的正常运行，阴极保护工作至关重要，通过加
强对强制电流法、牺牲阳极法的施工和管理，能够有效提高阴极保护效果，从而
保证了埋地管道的运行效率和使用期限。
四、燃气管网阴极保护的验收及运行管理
（一）阴极保护投入前的准备和验收
1. 阴极保护投入前对被保护管道的检查
（1）管道对地绝缘的检查
从阴极保护的原理介绍，已得知没有绝缘就没有保护。为了确保阴极保护的
正常运行，在施加阴极保护电流前，必须确保管道的各项绝缘措施正确无误。应
