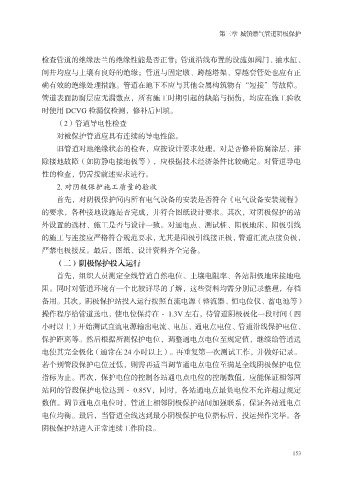

第三章 城镇燃气管道阴极保护

检查管道的绝缘法兰的绝缘性能是否正常；管道沿线布置的设施如阀门、抽水缸、
闸井均应与土壤有良好的绝缘；管道与固定墩、跨越塔架、穿越套管处也应有正
确有效的绝缘处理措施。管道在地下不应与其他金属构筑物有“短接”等故障。

管道表面防腐层应无漏敷点，所有施工时期引起的缺陷与损伤，均应在施工验收
时使用 DCVG 检漏仪检测，修补后回填。
（2）管道导电性检查
对被保护管道应具有连续的导电性能。

旧管道对地绝缘状态的检查，应按设计要求处理。对是否修补防腐涂层，排
除接地故障（如防静电接地极等），应根据技术经济条件比较确定。对管道导电
性的检查，仍需按前述要求进行。
2. 对阴极保护施工质量的验收

首先，对阴极保护间内所有电气设备的安装是否符合《电气设备安装规程》
的要求，各种接地设施是否完成，并符合图纸设计要求。其次，对阴极保护的站
外设置的选材、施工是否与设计一致。对通电点、测试桩、阳极地床、阳极引线
的施工与连接应严格符合规范要求，尤其是阳极引线接正极，管道汇流点接负极，

严禁电极接反。最后，图纸、设计资料齐全完备。
（二）阴极保护投入运行
首先，组织人员测定全线管道自然电位、土壤电阻率、各站阳极地床接地电
阻。同时对管道环境有一个比较详尽的了解，这些资料均需分别记录整理，存档

备用。其次，阴极保护站投入运行按照直流电源（整流器、恒电位仪、蓄电池等）
操作程序给管道送电，使电位保持在﹣ 1.3V 左右，待管道阴极极化一段时间（四
小时以上）开始测试直流电源输出电流、电压、通电点电位、管道沿线保护电位、
保护距离等。然后根据所测保护电位，调整通电点电位至规定值，继续给管道送

电使其完全极化（通常在 24 小时以上）。再重复第一次测试工作，并做好记录。
若个别管段保护电位过低，则需再适当调节通电点电位至满足全线阴极保护电位
指标为止。再次，保护电位的控制各站通电点电位的控制数值，应能保证相邻两
站间的管段保护电位达到﹣ 0.85V，同时，各站通电点最负电位不允许超过规定

数值。调节通电点电位时，管道上相邻阴极保护站间加强联系，保证各站通电点
电位均衡。最后，当管道全线达到最小阴极保护电位指标后，投运操作完毕。各
阴极保护站进入正常连续工作阶段。

153
