城镇燃气管道检测与评估技术规程

（Mn）=0.5%~0.8%，ω（C）=0.8%~1.05%，剩下的含量是铁。高硅铸铁的阳极
形状呈圆棒形，通常选择 φ100mm×1500mm，其技术特点包括允许电流密度
2
（5~80A/m ）和消耗率 [ ＜ 0.5 kg/（A·a）]。阳极组的安装示意图如图 2 所示。
首先将高硅铸铁阳极以垂直的方式进行埋设，需要埋入地下 1.5m 的深处，阳极
间的距离保持 3.0m，选择 VV 型电缆进行连接，并连接到接线箱；其次通过架
空电线连接到恒电位仪的输入端子。最后将阳极埋设在低洼潮湿的土壤中，并使
其远离管道 50m 以上。

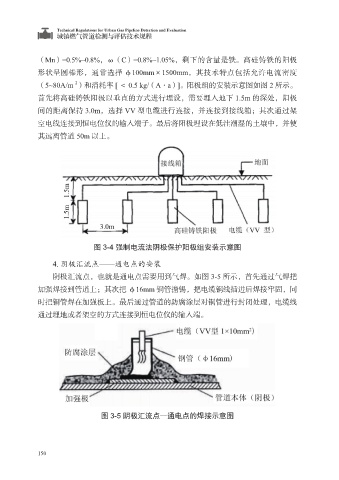

图 3-4 强制电流法阴极保护阳极组安装示意图

4. 阴极汇流点——通电点的安装
阴极汇流点，也就是通电点需要用到气焊。如图 3-5 所示，首先通过气焊把
加强焊接到管道上；其次把 φ16mm 铜管搪锡，把电缆铜线插进后焊接牢固，同

时把铜管焊在加强板上。最后通过管道的防腐涂层对铜管进行封闭处理，电缆线
通过埋地或者架空的方式连接到恒电位仪的输入端。

图 3-5 阴极汇流点—通电点的焊接示意图

150
