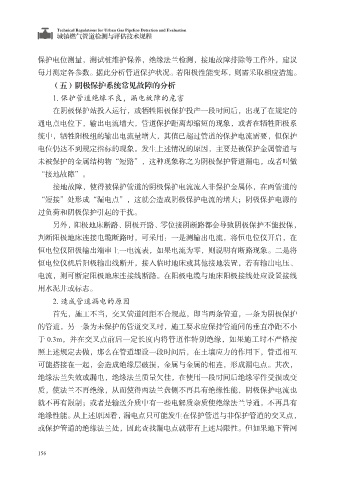

城镇燃气管道检测与评估技术规程

保护电位测量，测试桩维护保养，绝缘法兰检测，接地故障排除等工作外，建议
每月测定各参数。据此分析管道保护状况。若阳极性能变坏，则需采取相应措施。
（五）阴极保护系统常见故障的分析

1. 保护管道绝缘不良，漏电故障的危害
在阴极保护站投入运行，或牺牲阳极保护投产一段时间后，出现了在规定的
通电点电位下，输出电流增大，管道保护距离却缩短的现象，或者在牺牲阳极系
统中，牺牲阳极组的输出电流量增大，其值已超过管道的保护电流需要，但保护

电位仍达不到规定指标的现象。发生上述情况的原因，主要是被保护金属管道与
未被保护的金属结构物“短路”，这种现象称之为阴极保护管道漏电，或者叫做
“接地故障”。
接地故障，使得被保护管道的阴极保护电流流入非保护金属体，在两管道的

“短接”处形成“漏电点”，这就会造成阴极保护电流的增大；阴极保护电源的
过负荷和阴极保护引起的干扰。
另外，阳极地床断路、阴极开路、零位接阴断路都会导致阴极保护不能投保，
判断阳极地床连接电缆断路时，可采用：一是测输出电流，将恒电位仪开启，在

恒电位仪阳极输出端串上一电流表，如果电流为零，则说明有断路现象。二是将
恒电位仪机后阳极输出线断开，接入临时地床或其他接地装置，若有输出电压、
电流，则可断定阳极地床连接线断路。在阳极电缆与地床阳极接线处应设置接线
用水泥井或标志。

2. 造成管道漏电的原因
首先，施工不当，交叉管道间距不合规范，即当两条管道，一条为阴极保护
的管道，另一条为未保护的管道交叉时，施工要求应保持管道间的垂直净距不小
于 0.3m，并在交叉点前后一定长度内将管道作特别绝缘，如果施工时不严格按

照上述规定去做，那么在管道埋设一段时间后，在土壤应力的作用下，管道相互
可能搭接在一起，会造成绝缘层破损，金属与金属的相连，形成漏电点。其次，
绝缘法兰失效或漏电，绝缘法兰质量欠佳，在使用一段时间后绝缘零件受损或变
质，使法兰不再绝缘，从而使得两法兰盘侧不再具有绝缘性能，阴极保护电流也

就不再有限制；或者是输送介质中有一些电解质杂质使绝缘法兰导通，不再具有
绝缘性能。从上述原因看，漏电点只可能发生在保护管道与非保护管道的交叉点，
或保护管道的绝缘法兰处，因此查找漏电点就带有上述局限性。但如果地下管网

156
