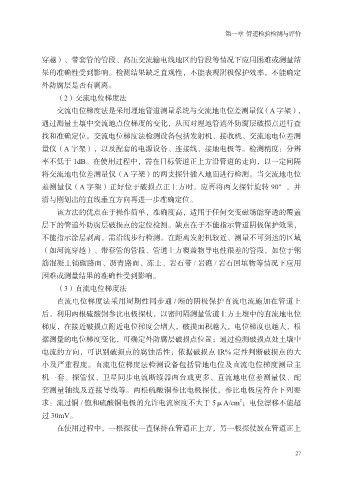

第一章 管道检验检测与评价

穿越）、带套管的管段、高压交流输电线地区的管段等情况下应用困难或测量结
果的准确性受到影响。检测结果缺乏直观性，不能表现阴极保护效率，不能确定
外防腐层是否有剥离。

（2）交流电位梯度法
交流电位梯度法是采用埋地管道测量系统与交流地电位差测量仪（A 字架），
通过测量土壤中交流地点位梯度的变化，从而对埋地管道外防腐层破损点进行查
找和准确定位。交流电位梯度法检测设备包括发射机、接收机、交流地电位差测

量仪（A 字架），以及配套的电源设备、连接线、接地电极等。检测精度：分辨
率不低于 1dB。在使用过程中，需在目标管道正上方沿管道的走向，以一定间隔
将交流地电位差测量仪（A 字架）的两支探针插入地面进行检测。当交流地电位
差测量仪（A 字架）正好位于破损点正上方时，应再将两支探针旋转 90°，并

沿与刚划出的直线垂直方向再进一步准确定位。
该方法的优点在于操作简单，准确度高，适用于任何交变磁场能穿透的覆盖
层下的管道外防腐层破损点的定位检测。缺点在于不能指示管道阴极保护效果，
不能指示涂层剥离，需沿线步行检测。在距离发射机较近、测量不可到达的区域

（如河流穿越）、带套管的管段、管道上方覆盖物导电性很差的管段，如位于钢
筋混凝土铺砌路面、沥青路面、冻土、岩石带 / 岩礁 / 岩石回填物等情况下应用
困难或测量结果的准确性受到影响。
（3）直流电位梯度法

直流电位梯度法采用周期性同步通 / 断的阴极保护直流电流施加在管道上
后，利用两根硫酸铜参比电极探杖，以密间隔测量管道上方土壤中的直流地电位
梯度，在接近破损点附近电位梯度会增大，破损面积越大，电位梯度也越大，根
据测量的电位梯度变化，可确定外防腐层破损点位置；通过检测破损点处土壤中

电流的方向，可识别破损点的腐蚀活性；依据破损点 IR% 定性判断破损点的大
小及严重程度。直流电位梯度法检测设备包括管地电位及直流电位梯度测量主
机一套、探管仪、卫星同步电流断续器两台或更多、直流地电位差测量仪、配
套测量轴线及连接导线等。两根硫酸铜参比电极探仗，参比电极应符合下列要
2
求：流过铜 / 饱和硫酸铜电极的允许电流密度不大于 5μA/cm ；电位漂移不能超
过 30mV。
在使用过程中，一根探仗一直保持在管道正上方，另一根探仗放在管道正上
