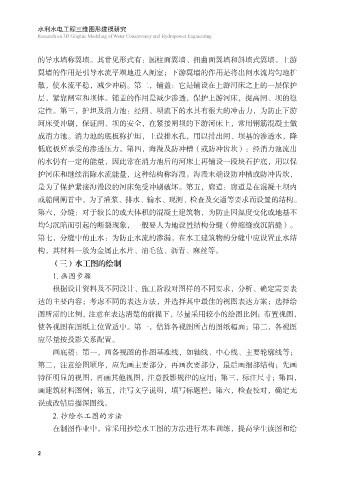

的导水墙称翼墙。其常见形式有：圆柱面翼墙、扭曲面翼墙和斜墙式翼墙。上游
翼墙的作用是引导水流平顺地进入闸室；下游翼墙的作用是将出闸水流均匀地扩
散，使水流平稳，减少冲刷。第二，铺盖：它是铺设在上游河床之上的一层保护

层，紧靠闸室和坝体。铺盖的作用是减少渗透，保护上游河床，提高闸、坝的稳
定性。第三，护坦及消力池：经闸、坝流下的水具有很大的冲击力，为防止下游
河床受冲刷，保证闸、坝的安全，在紧接闸坝的下游河床上，常用钢筋混凝土做
成消力池。消力池的底板称护坦，上设排水孔，用以排出闸、坝基的渗透水，降

低底板所承受的渗透压力。第四，海漫及防冲槽（或防冲齿坎）：经消力池流出
的水仍有一定的能量，因此常在消力池后的河床上再铺设一段块石护底，用以保
护河床和继续消除水流能量，这种结构称海漫。海漫末端设防冲槽或防冲齿坎，
是为了保护紧接海漫段的河床免受冲刷破坏。第五，廊道：廊道是在混凝土坝内

或船闸闸首中，为了灌浆、排水、输水、观测、检查及交通等要求而设置的结构。
第六，分缝：对于较长的或大体积的混凝土建筑物，为防止因温度变化或地基不
均匀沉陷而引起的断裂现象，一般要人为地设置结构分缝（伸缩缝或沉陷缝）。
第七，分缝中的止水：为防止水流的渗漏，在水工建筑物的分缝中应设置止水结

构，其材料一般为金属止水片、油毛毡、沥青、麻丝等。
（三）水工图的绘制
1. 画图步骤
根据设计资料及不同设计、施工阶段对图样的不同要求，分析、确定需要表

达的主要内容；考虑不同的表达方法，并选择其中最佳的视图表达方案；选择绘
图所需的比例，注意在表达清楚的前提下，尽量采用较小的绘图比例；布置视图，
使各视图在图纸上位置适中。第一，估算各视图所占的图纸幅面；第二，各视图
应尽量按投影关系配置。

画底稿：第一，画各视图的作图基准线，如轴线、中心线、主要轮廓线等；
第二，注意绘图顺序，应先画主要部分，再画次要部分，最后画细部结构；先画
特征明显的视图，再画其他视图，注意投影规律的应用；第三，标注尺寸；第四，
画建筑材料图例；第五，注写文字说明，填写标题栏；第六，检查校对，确定无

误或改错后描深图线。
2. 抄绘水工图的方法
在制图作业中，常采用抄绘水工图的方法进行基本训练，提高学生读图和绘
