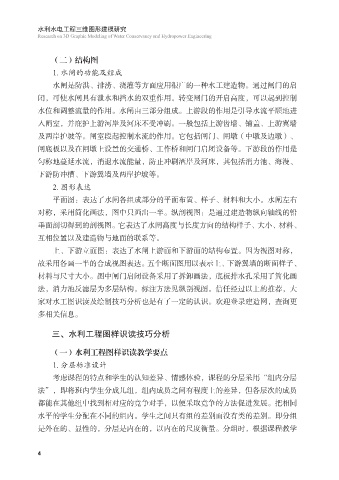

水利水电工程三维图形建模研究
Research on 3D Graphic Modeling of Water Conservancy and Hydropower Engineering

（二）结构图
1. 水闸的功能及组成
水闸是防洪、排涝、浇灌等方面应用很广的一种水工建造物。通过闸门的启

闭，可使水闸具有泄水和挡水的双重作用。转变闸门的开启高度，可以起到控制
水位和调整流量的作用。水闸由三部分组成。上游段的作用是引导水流平顺地进
入闸室，并庇护上游河岸及河床不受冲刷。一般包括上游齿墙、铺盖、上游翼墙
及两岸护坡等。闸室段起控制水流的作用。它包括闸门、闸墩（中墩及边墩）、

闸底板以及在闸墩上设置的交通桥、工作桥和闸门启闭设备等。下游段的作用是
匀称地蔓延水流，消退水流能量，防止冲刷洒岸及河床，其包括消力池、海漫、
下游防冲槽、下游翼墙及两岸护坡等。
2. 图形表达

平面图：表达了水闸各组成部分的平面布置、样子、材料和大小。水闸左右
对称，采用简化画法，图中只画出一半。纵剖视图：是通过建造物纵向轴线的铅
垂面剖切得到的剖视图。它表达了水闸高度与长度方向的结构样子、大小、材料、
互相位置以及建造物与地面的联系等。

上、下游立面图：表达了水闸上游面和下游面的结构布置。因为视图对称，
故采用各画一半的合成视图表达。五个断面图用以表示上、下游翼墙的断面样子、
材料与尺寸大小。图中闸门启闭设备采用了拆卸画法，底板排水孔采用了简化画
法，消力池反滤层为多层结构，标注方法见纵剖视图。信任经过以上的推荐，大

家对水工图识读及绘制技巧分析也是有了一定的认识。欢迎登录建造网，查询更
多相关信息。

三、水利工程图样识读技巧分析

（一）水利工程图样识读教学要点
1. 分层标准设计
考虑课程的特点和学生的认知差异、情感体验，课程的分层采用“组内分层
法”，即将班内学生分成几组，组内成员之间有程度上的差异，但各层次的成员

都能在其他组中找到相对应的竞争对手，以便采取竞争的方法促进发展。把相同
水平的学生分配在不同的组内。学生之间只有组的差别而没有类的差别。即分组
是外在的、显性的，分层是内在的，以内在的尺度衡量。分组时，根据课程教学

4
