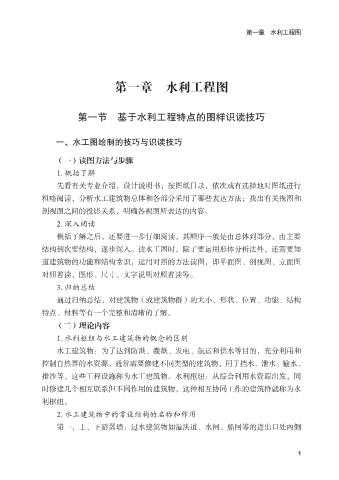

第一章 水利工程图

第一章 水利工程图

第一节 基于水利工程特点的图样识读技巧

一、水工图绘制的技巧与识读技巧

（一）读图方法与步骤
1. 概括了解
先看有关专业介绍，设计说明书；按图纸目录，依次或有选择地对图纸进行
粗略阅读，分析水工建筑物总体和各部分采用了哪些表达方法；找出有关视图和

剖视图之间的投影关系，明确各视图所表达的内容。
2. 深入阅读
概括了解之后，还要进一步仔细阅读，其顺序一般是由总体到部分，由主要
结构到次要结构，逐步深入。读水工图时，除了要运用形体分析法外，还需要知

道建筑物的功能和结构常识，运用对照的方法读图，即平面图、剖视图、立面图
对照着读，图形、尺寸、文字说明对照着读等。
3. 归纳总结
通过归纳总结，对建筑物（或建筑物群）的大小、形状、位置、功能、结构

特点、材料等有一个完整和清晰的了解。
（二）理论内容
1. 水利枢纽与水工建筑物的概念的区别
水工建筑物：为了达到防洪、灌溉、发电、航运和供水等目的，充分利用和

控制自然界的水资源，通常需要修建不同类型的建筑物，用于挡水、泄水、输水、
排沙等，这些工程设施称为水工建筑物。水利枢纽：从综合利用水资源出发，同
时修建几个相互联系但不同作用的建筑物，这种相互协同工作的建筑群就称为水
利枢纽。

2. 水工建筑物中的常设结构的名称和作用
第一，上、下游翼墙：过水建筑物如溢洪道、水闸、船闸等的进出口处两侧

1
