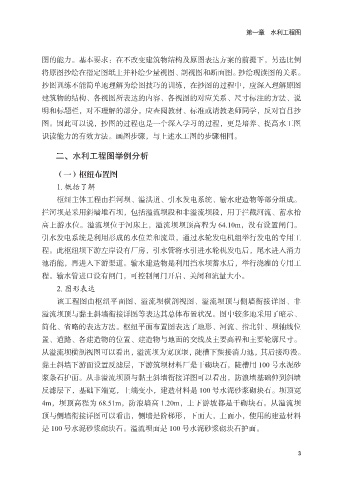

图的能力。基本要求：在不改变建筑物结构及原图表达方案的前提下，另选比例
将原图抄绘在指定图纸上并补绘少量视图、剖视图和断面图。抄绘现读图的关系。
抄图训练不能简单地理解为绘图技巧的训练，在抄图的过程中，应深入理解原图

建筑物的结构、各视图所表达的内容、各视图的对应关系、尺寸标注的方法、说
明和标题栏，对不理解的部分，应查阅教材、标准或请教老师同学，反对盲目抄
图。因此可以说，抄图的过程也是一个深入学习的过程，更是培养、提高水工图
识读能力的有效方法。画图步骤，与上述水工图的步骤相同。

二、水利工程图举例分析

（一）枢纽布置图
1. 概括了解

枢纽主体工程由拦河坝、溢洪道、引水发电系统、输水建造物等部分组成。
拦河坝是采用斜墙堆石坝，包括溢流坝段和非溢流坝段，用于拦截河流、蓄水抬
高上游水位。溢流坝位于河床上，溢流坝坝顶高程为 64.10m，没有设置闸门。
引水发电系统是利用形成的水位差和流量，通过水轮发电机组举行发电的专用工

程。此枢纽坝下游左岸设有厂房，引水管将水引进水轮机发电后，尾水进入消力
池消能，再进入下游渠道。输水建造物是利用挡水坝蓄水后，举行浇灌的专用工
程。输水管进口设有闸门，可控制闸门开启、关闭和流量大小。
2. 图形表达

该工程图由枢纽平面图、溢流坝横剖视图、溢流坝顶与侧墙衔接详图、非
溢流坝顶与黏土斜墙衔接详图等表达其总体布置状况。图中较多地采用了暗示、
简化、省略的表达方法。枢纽平面布置图表达了地形、河流、指北针、坝轴线位
置、道路、各建造物的位置、建造物与地面的交线及主要高程和主要轮廓尺寸。

从溢流坝横剖视图可以看出，溢流坝为宽顶堰，陡槽下羰接消力池，其后接海漫。
黏土斜墙下游面设置反滤层，下游筑坝材料厂是干砌块石，陡槽用 100 号水泥砂
浆条石护面。从非溢流坝顶与黏土斜墙衔接详图可以看出，防浪墙基础伸到斜墙
反滤层下，基础下端宽，上端变小，建造材料是 100 号水泥砂浆砌块石。坝顶宽

4m，坝顶高程为 68.51m，防浪墙高 1.20m，上下游坡都是干砌块石。从溢流坝
顶与侧墙衔接详图可以看出，侧墙是阶梯形，下面大，上面小，使用的建造材料
是 100 号水泥砂浆砌块石。溢流坝面是 100 号水泥砂浆砌块石护面。
