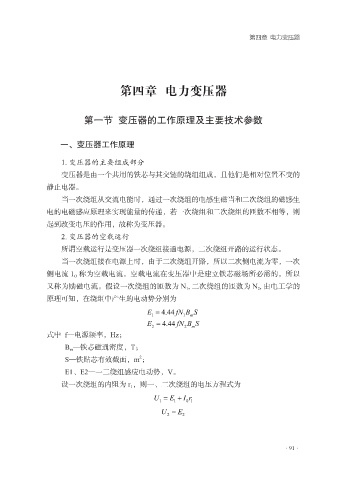

第四章 电力变压器

第四章 电力变压器

第一节 变压器的工作原理及主要技术参数

一、变压器工作原理

1. 变压器的主要组成部分
变压器是由一个共用的铁芯与其交链的绕组组成，且他们是相对位置不变的
静止电器。

当一次绕组从交流电能时，通过一次绕组的电感生磁当和二次绕组的磁感生
电的电磁感应原理来实现能量的传递，若一次绕组和二次绕组的匝数不相等，则
起到改变电压的作用，故称为变压器。
2. 变压器的空载运行
所谓空载运行是变压器一次绕组接通电源，二次绕组开路的运行状态。

当一次绕组接在电源上时，由于二次绕组开路，所以二次侧电流为零，一次
侧电流 1 O 称为空载电流。空载电流在变压器中是建立铁芯磁场所必需的，所以
又称为励磁电流。假设一次绕组的匝数为 N 1 , 二次绕组的匝数为 N 2 , 由电工学的

原理可知，在绕组中产生的电动势分别为

式中 f—电源频率，Hz；
B m —铁芯磁通密度，T；
2
S—铁贴芯有效截面，m ；
E1、E2—一二绕组感应电动势，V。
设一次绕组的内阻为 r 1 ，则一、二次绕组的电压方程式为
U = E + I 0 r 1
1
1
U = E 2
2
