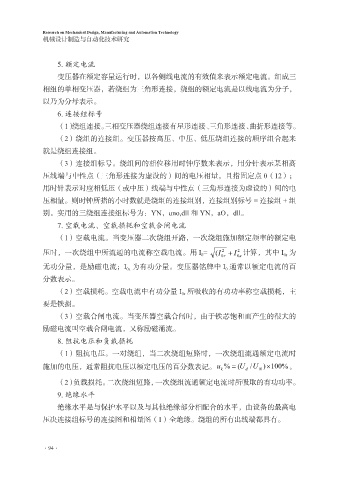

5. 额定电流
变压器在额定容量运行时，以各侧线电流的有效值来表示额定电流。组成三
相组的单相变压器，若绕组为三角形连接，绕组的额定电流是以线电流为分子，
以乃为分母表示。
6. 连接组标号
（1）绕组连接。三相变压器绕组连接有星形连接、三角形连接、曲折形连接等。
（2）绕组的连接组。变压器按高压、中压、低压绕组连接的顺序组合起来
就是绕组连接组。
（3）连接组标号。绕组间的相位移用时钟序数来表示，用分针表示某相高
压线端与中性点（三角形连接为虚设的）间的电压相量，且指固定点 0（12）；
用时针表示对应相低压（或中压）线端与中性点（三角形连接为虚设的）间的电
压相量。则时钟所指的小时数就是绕组的连接组别，连接组别标号 = 连接组 + 组
别。实用的三绕组连接组标号为：YN，uno,dll 和 YN，aO，dll。
7. 空载电流、空载损耗和空载合闸电流
（1）空载电流。当变压器二次绕组开路，一次绕组施加额定频率的额定电
2
压时，一次绕组中所流通的电流称空载电流。用 I 0 = (I 0r + I 计算，其中 I 0r 为
2
0a
无功分量，是励磁电流；I 0a 为有功分量。变压器铭牌中 I 0 通常以额定电流的百
分数表示。
（2）空载损耗。空载电流中有功分量 I 0r 所吸收的有功功率称空载损耗，主
要是铁损。
（3）空载合闸电流。当变压器空载合闸时，由于铁芯饱和而产生的很大的
励磁电流叫空载合闸电流，又称励磁涌流。
8. 阻抗电压和负载损耗
（1）阻抗电压。一对绕组，当二次绕组短路时，一次绕组流通额定电流时
施加的电压，通常阻抗电压以额定电压的百分数表记。u k % = (U d /U N )× 100 % 。
（2）负载损耗。二次绕组短路，一次绕组流通额定电流时所吸取的有功功率。
9. 绝缘水平
绝缘水平是与保护水平以及与其他绝缘部分相配合的水平，由设备的最高电
压决连接组标号的连接图和相量图（1）全绝缘。绕组的所有出线端都具有。
