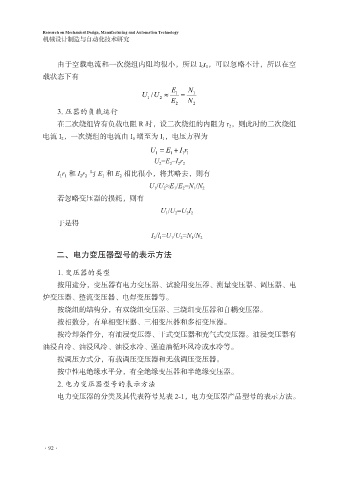

由于空载电流和一次绕组内阻均很小，所以 I 0 r 1 ，可以忽略不计，所以在空
载状态下有
E N
U 1 /U ≈ E 1 = N 1
2

3. 压器的负载运行 2 2
在二次绕组皆有负载电阻 R 时，设二次绕组的内阻为 r 2 ，则此时的二次绕组
电流 I 2 ，一次绕组的电流由 I 0 增至为 I 1 ，电压方程为
U = E + I 1 r 1
1
1
U =E –I r
2
2
2 2
I r 和 I r 与 E 和 E 相比很小，将其略去，则有
2 2
1 1
2
1
U /U ≈E /E =N /N 2
2
1
2
1
1
若忽略变压器的损耗，则有
U /U =U I
2
1
2 2
于是得
I /l =U /U =N /N 2
1
1
2
2 1
二、电力变压器型号的表示方法
1. 变压器的类型
按用途分，变压器有电力变压器、试验用变压器、测量变压器、调压器、电
炉变压器、整流变压器、电焊变压器等。
按绕组的结构分，有双绕组变压器、三绕组变压器和自耦变压器。
按相数分，有单相变压器、三相变压器和多相变压器。
按冷却条件分，有油浸变压器、干式变压器和充气式变压器。油浸变压器有
油浸自冷、油浸风冷、油浸水冷、强迫油循环风冷或水冷等。
按调压方式分，有载调压变压器和无载调压变压器。

按中性电绝缘水平分，有全绝缘变压器和半绝缘变压器。
2. 电力变压器型号的表示方法
电力变压器的分类及其代表符号见表 2-1，电力变压器产品型号的表示方法。

·92·
