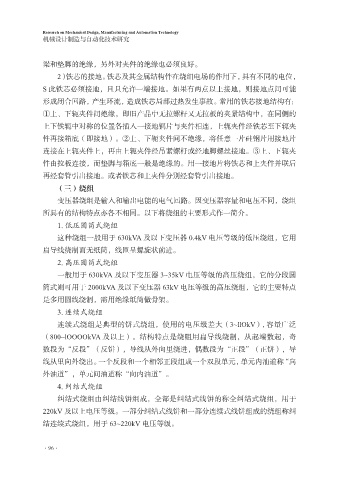

梁和垫脚的绝缘，另外对夹件的绝缘也必须良好。
2）铁芯的接地。铁芯及其金属结构件在绕组电场的作用下，具有不同的电位，
S 此铁芯必须接地，且只允许一端接地。如果有两点以上接地，则接地点间可能

形成闭合回路，产生环流，造成铁芯局部过热发生事故。常用的铁芯接地结构有：
①上、下轭夹件间绝缘，即旧产品中无拉螺杆又无拉板的夹紧结构中，在同侧的
上下铁轭中对称的位置各插入一接地铜片与夹件相连，上轭夹件经铁芯至下辄夹
件再接箱底（即接地）。②上、下轭夹件间不绝缘，将任意一片硅钢片用接地片

连接在上轭夹件上，再由上轭夹件经吊紧螺杆或经地脚螺丝接地。③上、下轭夹
件由拉板连接，而垫脚与箱底一般是绝缘的。用一接地片将铁芯和上夹件并联后
再经套管引出接地。或者铁芯和上夹件分别经套管引出接地。
（三）绕组

变压器绕组是输入和输出电能的电气回路。因变压器容量和电压不同，绕组
所具有的结构特点亦各不相同。以下将绕组的主要形式作一简介。
1. 低压圆筒式绕组
这种绕组一般用于 630kVA 及以下变压器 0.4kV 电压等级的低压绕组，它用

扁导线绕制而无纸筒，线匝呈螺旋状前进。
2. 高压圆筒式绕组
一般用于 630kVA 及以下变压器 3~35kV 电压等级的高压绕组，它的分段圆
筒式则可用于 2000kVA 及以下变压器 63kV 电压等级的高压绕组，它的主要特点

是多用圆线绕制，需用绝缘纸筒做骨架。
3. 连续式绕组
连续式绕组是典型的饼式绕组，使用的电压级差大（3~llOkV）, 容量广泛
（800~lOOOOkVA 及以上）。结构特点是绕阻用扁导线绕制，从起端数起，奇

数段为“反段”（反饼），导线从外向里绕进，偶数段为“正段”（正饼），导
线从里向外绕出。一个反段和一个相邻正段组成一个双段单元，单元内油道称“向
外油道”，单元间油道称“向内油道”。

4. 纠结式绕组
纠结式绕组由纠结线饼组成，全部是纠结式线饼的称全纠结式绕组，用于
220kV 及以上电压等级。一部分纠结式线饼和一部分连续式线饼组成的绕组称纠
结连续式绕组，用于 63~220kV 电压等级。
