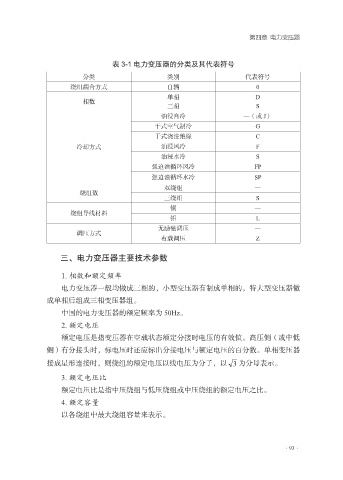

第四章 电力变压器
表 3-1 电力变压器的分类及其代表符号
分类 类别 代表符号
绕组耦合方式 自辆 0
单相 D
相数
三相 S
油浸自冷 —（或 J）
干式空气制冷 G
干式浇注绝缘 C
冷却方式 油浸风冷 F
油浸水冷 S
强迫油循环风冷 FP
强迫油循环水冷 SP
双绕组 —
绕组数
三绕组 S
铜 —
绕组导线材料
铝 L
无励磁调压 —
调压方式
有载调压 Z
三、电力变压器主要技术参数
1. 相数和额定频率
电力变压器一般均做成三相的，小型变压器有制成单相的，特大型变压器做
成单相后组成三相变压器组。
中国的电力变压器的额定频率为 50Hz。
2. 额定电压
额定电压是指变压器在空载状态额定分接时电压的有效值。高压侧（或中低
侧）有分接头时，标电压时还应标出分接电压与额定电压的百分数。单相变压器
接成星形连接时，则绕组的额定电压以线电压为分子，以 3 为分母表示。
3. 额定电压比
额定电压比是指中压绕组与低压绕组或中压绕组的额定电压之比。
4. 额定容量
以各绕组中最大绕组容量来表示。
·93·
