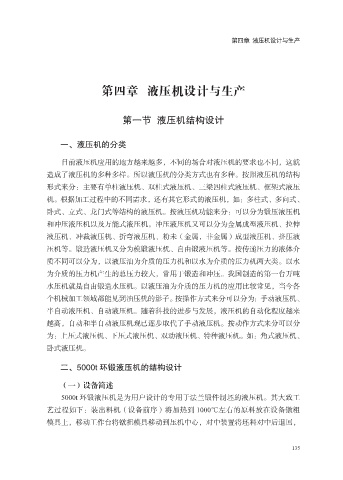

第四章 液压机设计与生产

第四章 液压机设计与生产

第一节 液压机结构设计

一、液压机的分类

目前液压机应用的地方越来越多，不同的场合对液压机的要求也不同，这就
造成了液压机的多种多样。所以液压机的分类方式也有多种。按照液压机的结构
形式来分：主要有单柱液压机、双柱式液压机、三梁四柱式液压机、框架式液压

机。根据加工过程中的不同需求，还有其它形式的液压机，如：多柱式、多向式、
卧式、立式、龙门式等结构的液压机。按液压机功能来分：可以分为锻压液压机
和冲压液压机以及万能式液压机。冲压液压机又可以分为金属成型液压机、拉伸
液压机、冲裁液压机、折弯液压机、粉未（金属，非金属）成型液压机、挤压液
压机等。锻造液压机又分为模锻液压机、自由锻液压机等。按传递压力的液体介

质不同可以分为，以液压油为介质的压力机和以水为介质的压力机两大类。以水
为介质的压力机产生的总压力较大，常用于锻造和冲压。我国制造的第一台万吨
水压机就是自由锻造水压机。以液压油为介质的压力机的应用比较常见，当今各

个机械加工领域都能见到油压机的影子。按操作方式来分可以分为：手动液压机、
半自动液压机、自动液压机。随着科技的进步与发展，液压机的自动化程度越来
越高，自动和半自动液压机现已逐步取代了手动液压机。按动作方式来分可以分
为：上压式液压机、下压式液压机、双动液压机、特种液压机。如：角式液压机、
卧式液压机。

二、5000t 环锻液压机的结构设计

（一）设备简述

5000t 环锻液压机是为用户设计的专用于法兰锻件制坯的液压机。其大致工
艺过程如下：装出料机（设备前序）将加热到 1000℃左右的原料放在设备镦粗
模具上，移动工作台将镦粗模具移动到压机中心，对中装置将坯料对中后退回，
