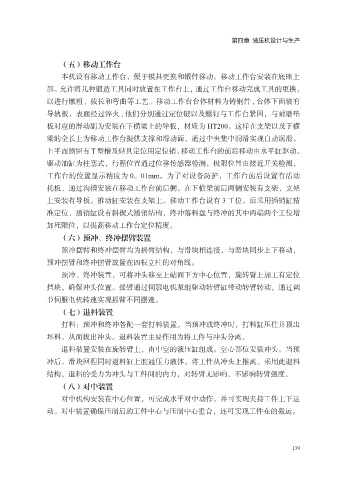

第四章 液压机设计与生产

（五）移动工作台
本机设有移动工作台，便于模具更换和锻件移动。移动工作台安装在底座上
部。允许将几种锻造工具同时放置在工作台上，通过工作台移动完成工具的更换，

以进行镦粗、拔长和弯曲等工艺。移动工作台台体材料为铸钢件 , 台体下面装有
导轨板，表面经过淬火 , 他们分别通过定位键以及螺钉与工作台紧固，与耐磨垫
板对应的滑动副为安装在下横梁上的导板，材质为 HT200。这样在支架以及下横
梁的全长上为移动工作台提供支撑和滑动面，通过中央集中润滑实现自动润滑。

上平面预留有 T 型槽及砧具定位用定位销，移动工作台的前后移动由水平缸驱动。
驱动油缸为柱塞式，行程位置通过位移传感器检测，极限位置由接近开关检测，
工作台的位置显示精度为 0。01mm。为了对设备防护，工作台前后设置有活动
托板，通过沟槽安装在移动工作台前后侧。在下横梁前后两侧安装有支架，支架

上安装有导板。推动缸安装在支架上。移动工作台设有 3 工位，后采用插销缸精
准定位，插销缸设有斜楔式插销结构，终冲落料盘与终冲的其中两端两个工位增
加死限位，以提高移动工作台定位精度。
（六）预冲、终冲摆臂装置

预冲摆臂和终冲摆臂均为摇臂结构，与滑块相连接，与滑块同步上下移动，
预冲摆臂和终冲摆臂放置在四根立柱的对角线。
预冲、终冲装置，可将冲头移至上砧面下方中心位置，旋转臂上加工有定位
挡块，确保冲头位置。摇臂通过伺服电机泵组驱动转臂缸带动转臂转动，通过调

节伺服电机转速实现摇臂不同摆速。
（七）退料装置
打料：预冲和终冲各配一套打料装置，当预冲或终冲时，打料缸压住并顶出
坯料，从而拔出冲头。退料装置主要作用为将工件与冲头分离。

退料装置安装在旋转臂上，由中空的液压缸组成。空心部位安装冲头。当预
冲后，滑块回程同时退料缸上腔通压力液体，将工件从冲头上推离。采用此退料
结构，退料的受力为冲头与工件间的内力，对转臂无影响，不影响转臂强度。
（八）对中装置

对中机构安装在中心位置，可完成水平对中动作，并可实现夹持工件上下运
动。对中装置确保压制后的工件中心与压制中心重合，还可实现工件在的搬运。
