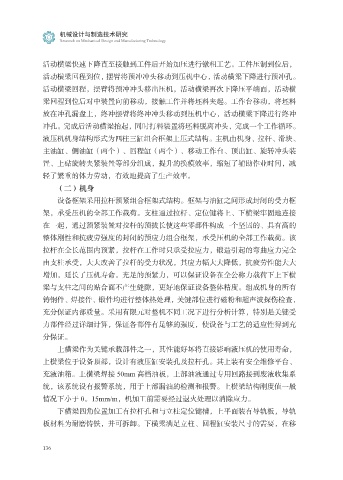

活动横梁快速下降直至接触到工件后开始加压进行镦粗工艺。工件压制到位后，
活动横梁回程到位，摆臂将预冲冲头移动到压机中心，活动横梁下降进行预冲孔。
活动横梁回程，摆臂将预冲冲头移出压机，活动横梁再次下降压平端面，活动横
梁回程到位后对中装置向前移动，接触工件并将坯料夹起。工作台移动，将坯料
放在冲孔漏盘上，终冲摆臂将终冲冲头移动到压机中心，活动横梁下降进行终冲
冲孔。完成后活动横梁抬起，同时打料装置将坯料脱离冲头，完成一个工作循环。
液压机机身结构形式为四柱三缸组合框架上压式结构。主机由机身、拉杆、滑块、
主油缸、侧油缸（两个）、回程缸（两个）、移动工作台、顶出缸、旋转冲头装
置、上砧旋转夹紧装置等部分组成，提升的换模效率，缩短了辅助作业时间，减
轻了繁重的体力劳动，有效地提高了生产效率。
（二）机身
设备框架采用拉杆预紧组合框架式结构。框架与油缸之间形成封闭的受力框
架，承受压机的全部工作载荷。支柱通过拉杆、定位键将上、下横梁牢固地连接
在一起，通过预紧装置对拉杆的预拔长使这些零部件构成一个坚固的、具有高的
整体刚性和抗疲劳强度的封闭的预应力组合框架，承受压机的全部工作载荷。该
拉杆在全长范围内预紧，拉杆在工作时只承受拉应力，锻造引起的弯曲应力完全
由支柱承受，大大改善了拉杆的受力状况，其应力幅大大降低，抗疲劳性能大大
增加，延长了压机寿命。充足的预紧力，可以保证设备在全公称力载荷下上下横
梁与支柱之间的贴合面不产生缝隙，更好地保证设备整体精度。组成机身的所有
铸钢件、焊接件、锻件均进行整体热处理，关键部位进行磁粉和超声波探伤检查，
充分保证内部质量。采用有限元对整机不同工况下进行分析计算，特别是关键受
力部件经过详细计算，保证各部件有足够的强度，使设备与工艺的适应性得到充
分保证。
上横梁作为关键承载部件之一，其性能好坏将直接影响液压机的使用寿命，
上横梁位于设备顶部，设计有液压缸安装孔及拉杆孔。其上装有安全维修平台、
充液油箱。上横梁焊接 50mm 高档油板，上部油液通过专用回路接到废液收集系
统，该系统设有报警系统，用于上部漏油的检测和报警。上横梁结构刚度值一般
情况下小于 0。15mm/m，机加工前需要经过退火处理以消除应力。
下横梁四角位置加工有拉杆孔和与立柱定位键槽，上平面装有导轨板，导轨
板材料为耐磨铸铁，并可拆卸。下横梁满足立柱、回程缸安装尺寸的需要，在移
