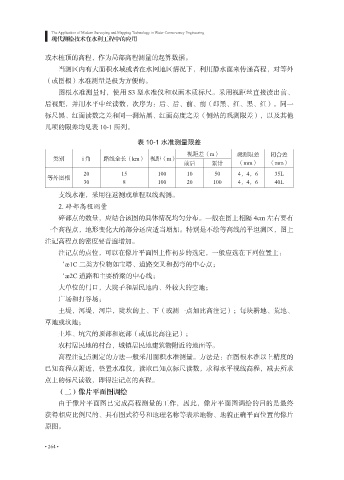

Page 277 - 现代测绘技术在水利工程中的应用

The Application of Modern Surveying and Mapping Technology in Water Conservancy Engineering
现代测绘技术在水利工程中的应用

或木桩顶的高程，作为局部高程测量的起算数据。
当测区内有大面积水域或者在水网地区情况下，利用静水面来传递高程，对等外
（或图根）水准测量是极为方便的。
图根水准测量时，使用 S3 型水准仪和双面木质标尺。采用视距丝直接读出前、

后视距，并用水平中丝读数，次序为：后、后、前、前（即黑、红、黑、红）。同一
标尺黑、红面读数之差和同一测站黑、红面高度之差（侧站的观测限差），以及其他
几项的限差均见表 10-1 所列。

表 10-1 水准测量限差

视距差（m） 观测限差 闭合差
类别 i 角 路线全长（km） 视距（m）
前后 累计 （mm） （mm）
20 15 100 10 50 4，4，6 35L
等外图根
30 8 100 20 100 4，4，6 40L

支线水准，采用往返测或单程双线观测。
2. 碎部高程测量
碎部点的数量，应结合该图的具体情况均匀分布。一般在图上相隔 4cm 左右要有
一个高程点，地形变化大的部分还应适当增加。特别是不绘等高线的平坦测区，图上

注记高程点的密度要普遍增加。
注记点的点位，可以在像片平面图上作初步的选定，一般应选在下列位置上：
‘æ1C 二类方位物如宝塔、道路交叉和拐弯的中心点；
‘æ2C 道路和主要桥梁的中心线；

大单位的门口，大院子和居民地内、外较大的空地；
广场和打谷场；
土堤，河堤，河岸，陡坎的上、下（或测一点加比高注记）；每块耕地、荒地、
草地或坟地；

土堆、坑穴的顶部和底部（或加比高注记）；
农村居民地的村台，城镇居民地建筑物附近的地面等。
高程注记点测定的方法一般采用面积水准测量。方法是：在图根水准以上精度的

已知高程点附近，整置水准仪，读取已知点标尺读数，求得水平视线高程，减去所求
点上的标尺读数，即得注记点的高程。
（二）像片平面图调绘
由于像片平面图已完成高程测量的工作，因此，像片平面图调绘的目的是最终

获得相应比例尺的、具有图式符号和地理名称等表示地物、地貌正确平面位置的像片
原图。

• 264 •
