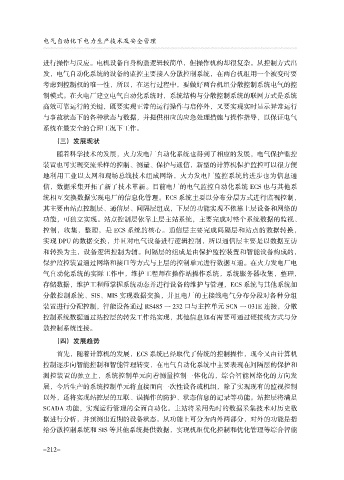

电气自动化下电力生产技术及安全管理

进行操作与反应。电机设备自身构造逻辑较简单，但操作机构却很复杂。从控制方式出
发，电气自动化系统的设备的监控主要接入分散控制系统，在两台机组用一个被变时要
考虑到控制权的唯一性，所以，在运行过程中，要做好两台机组分散控制系统电气的控
制模式。在火电厂建立电气自动化系统时，系统结构与分散控制系统的联网方式是系统
高效可靠运行的关键，既要实现正常的运行操作与启停外，又要实现实时显示异常运行
与事故状态下的各种状态与数据，并提供相应的应急处理措施与操作指导，以保证电气
系统在最安全的合理工况下工作。

（三） 发展现状

随着科学技术的发展，火力发电厂自动化系统也得到了相应的发展，电气保护监控
装置也可实现交流采样的控制、测量、保护与通信，新型的计算机保护监控可以很方便
地利用工业以太网和现场总线技术组成网络，火力发电厂监控系统的进步也为信息通
信，数据采集开拓了新了技术革新。目前电厂的电气监控自动化系统 ECS 也与其他系
统相互交换数据实现电厂的信息化管理。ECS 系统主要以分布分层方式进行监视控制，
其主要由站点控制层、通信层、间隔层组成，下层的功能实现不依靠上层设备和网络的
功能，可独立实现。站点控制层依靠上层主站系统，主要完成对整个系统数据的监视、
控制，收集，整理，是 ECS 系统的核心。通信层主要完成间隔层和站点的数据转换，

实现 DPU 的数据交换，并且对电气设备进行逻辑控制，所以通信层主要是以数据互访
和转换为主，设备逻辑控制为辅。间隔层的组成是由保护监控装置和智能设备构成的，
保护监控装置通过网络和接口等方式与上层的控制单元进行数据互通。在火力发电厂电
气自动化系统的实际工作中，维护工程师在操作站操作系统，系统服务器收集，整理，
存储数据，维护工程师掌握系统动态并进行设备的维护与管理，ECS 系统与其他系统如
分散控制系统、SIS、MIS 实现数据交换，并且电厂的主接线电气分布分段对各种分组

装置进行分配控制，智能设备通过 RS485 一 232 口与主控单元 SCN 一 031E 连接，分散
控制系统数据通过站控层的转发工作站实现，其他信息如有需要可通过硬接线方式与分
散控制系统连接。
（四） 发展趋势

首先，随着计算机的发展，ECS 系统已经取代了传统的控制操作，现今又由计算机
控制逐步向智能控制和智能管理转变，在电气自动化系统中主要表现在间隔层的保护和
测控装置的独立上，系统控制单元向着测量控制一体化的，综合智能网络化的方向发
展，今后生产的系统控制单元将直接面向一次性设备或机组，除了实现现有的监视控制
以外，还将实现站控层的互联、误操作的防护、状态信息的记录等功能。站控层将满足

SCADA 功能，实现运行管理的全面自动化。主站将采用先时的数据采集技术对历史数
据进行分析，并预测出近期的设备状态。从功能上可分为内外两部分，对外的功能是指
给分散控制系统和 SIS 等其他系统提供数据，实现机组优化控制和优化管理等综合智能
