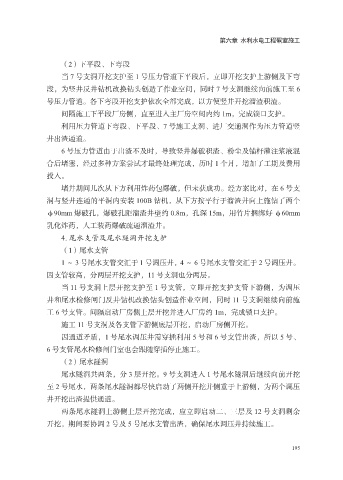

第六章 水利水电工程硐室施工

（2）下平段、下弯段
当 7 号支洞开挖支护至 1 号压力管道下平段后，立即开挖支护上游侧及下弯
段，为竖井反井钻机改换钻头创造了作业空间，同时 7 号支洞继续向前施工至 6

号压力管道。各下弯段开挖支护依次全部完成，以方便竖井开挖溜渣积渣。
间隔施工下平段厂房侧，直至进入主厂房空间内约 1m，完成锁口支护。
利用压力管道下弯段、下平段、7 号施工支洞、进厂交通洞作为压力管道竖
井出渣通道。

6 号压力管道由于出渣不及时，导致竖井爆破积渣、粉尘及锚杆灌注浆液混
合后堵塞，经过多种方案尝试才最终处理完成，历时 1 个月，增加了工期及费用
投入。

堵井期间几次从下方利用炸药包爆破，但未获成功。经方案比对，在 6 号支
洞与竖井连通的平洞内安装 100B 钻机，从下方按平行于溜渣井向上施钻了两个
φ90mm 爆破孔，爆破孔距溜渣井壁约 0.8m，孔深 15m，用竹片捆绑好 φ60mm
乳化炸药，人工装药爆破疏通溜渣井。
4. 尾水支管及尾水隧洞开挖支护

（1）尾水支管
1 ～ 3 号尾水支管交汇于 1 号调压井，4 ～ 6 号尾水支管交汇于 2 号调压井。
因支管较高，分两层开挖支护，11 号支洞也分两层。

当 11 号支洞上层开挖支护至 1 号支管，立即开挖支护支管下游侧，为调压
井和尾水检修闸门反井钻机改换钻头创造作业空间，同时 11 号支洞继续向前施
工 6 号支管。间隔启动厂房侧上层开挖并进入厂房约 1m，完成锁口支护。
施工 11 号支洞及各支管下游侧底层开挖，启动厂房侧开挖。
因通道矛盾，1 号尾水调压井需穿插利用 5 号和 6 号支管出渣，所以 5 号、

6 号支管尾水检修闸门室也会跟随穿插停止施工。
（2）尾水隧洞
尾水隧洞共两条，分 3 层开挖。9 号支洞进入 1 号尾水隧洞后继续向前开挖

至 2 号尾水，两条尾水隧洞都尽快启动了两侧开挖并侧重于上游侧，为两个调压
井开挖出渣提供通道。
两条尾水隧洞上游侧上层开挖完成，应立即启动二、三层及 12 号支洞剩余
开挖，期间要协调 2 号及 5 号尾水支管出渣，确保尾水调压井持续施工。
