Page 167 - 老旧房屋的检测鉴定及加固处理

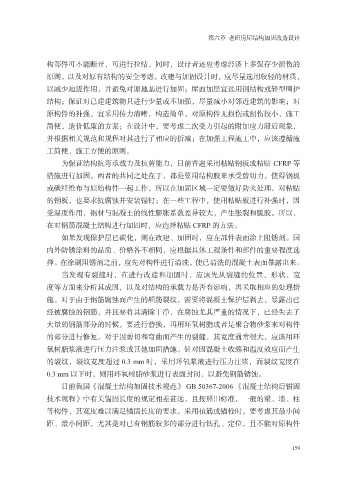

第六章 老旧房屋结构加固改造设计

构部件可不能断开，可进行拉结。同时，设计者还应考虑经济上多保存少损伤的
原则，以及对原有结构的安全考虑。改建与加固设计时，应尽量选用较轻的材质，
以减少地震作用，并避免对原地基进行加固；屋面加层宜选用钢结构或轻型围护

结构；保证对已建建筑物只进行少量或不加强，尽量减小对邻近建筑的影响；对
原构件的补强，宜采用传力清晰，构造简单，对原构件无损伤或损伤较小，施工
简便，造价低廉的方案；在设计中，要考虑二次受力引起的附加应力滞后现象，
并根据相关规范和规程对其进行了相应的折减；在加强工程施工中，应该遵循施

工简便，施工方便的原则。
为保证结构抗弯承载力及抗剪能力，目前普遍采用粘贴钢板或粘贴 CFRP 等
措施进行加固。两者的共同之处在于，都是要用结构胶来承受剪切力，使得钢板
或碳纤维布与原始构件一起工作，所以在加固区域一定要做好防火处理。对粘贴

的钢板，也要求抗腐蚀并安装锚钉；在一些工程中，使用粘贴板进行补强时，因
受温度作用，钢材与混凝土的线性膨胀系数差异较大，产生胀裂和脱胶。所以，
在对钢筋混凝土结构进行加固时，应选择粘贴 CFRP 的方法。
如果发现保护层已碳化，则在改建、加固时，应在部件表面涂上阻锈剂。国

内外防锈涂料的品质、价格各不相同，应根据具体工程条件和部件的重要程度选
择。在涂刷阻锈剂之前，应先对构件进行清洗，使已清洗的混凝土表面暴露出来。
当发现有裂缝时，在进行改建和加固时，应该先从裂缝的位置、形状、宽
度等方面来分析其成因，以及对结构的承载力是否有影响，再采取相应的处理措

施。对于由于钢筋腐蚀而产生的顺筋裂纹，需要将混凝土保护层剥去，暴露出已
经被腐蚀的钢筋，并且要将其清除干净，在腐蚀尤其严重的情况下，已经失去了
大量的钢筋部分的时候，要进行替换，再用环氧树脂或者是聚合物砂浆来对构件
的部分进行修复。对于因剪切和弯曲而产生的裂缝，其宽度通常很大，应该用环

氧树脂浆液进行压力注浆或其他加固措施。针对因混凝土收缩和温度效应而产生
的裂纹，裂纹宽度超过 0.3 mm 时，采用环氧浆液进行压力注浆，而裂纹宽度在
0.3 mm 以下时，则用环氧树脂砂浆进行表面封闭，以避免钢筋锈蚀。
目前我国《混凝土结构加固技术规范》 GB 50367-2006 《混凝土结构后锚固

技术规程》中有关锚固长度的规定相差甚远，且按照旧标准，一般的梁、墙、柱
等构件，其宽度难以满足锚固长度的要求。采用植筋或锚栓时，要考虑其最小间
距、最小间距，尤其是对已有钢筋较多的部分进行钻孔、定位，且不能对原构件

159
