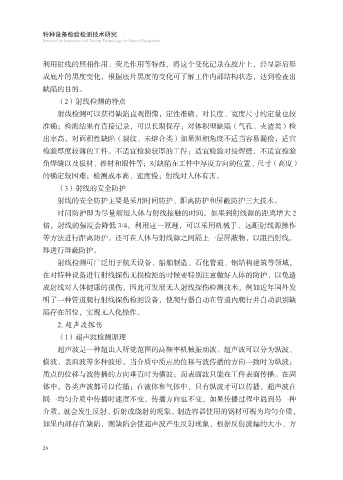

利用射线的照相作用、荧光作用等特性，将这个变化记录在胶片上，经显影后形
成底片的黑度变化，根据底片黑度的变化可了解工件内部结构状态，达到检查出
缺陷的目的。

（2）射线检测的特点
射线检测可以获得缺陷直观图像，定性准确，对长度、宽度尺寸的定量也较
准确；检测结果有直接记录，可以长期保存；对体积型缺陷（气孔、夹渣类）检
出率高，对面积性缺陷（裂纹、未熔合类）如果照相角度不适当容易漏检；适宜

检验厚度较薄的工件。不适宜检验较厚的工件；适宜检验对接焊缝，不适宜检验
角焊缝以及板材、棒材和锻件等；对缺陷在工件中厚度方向的位置、尺寸（高度）
的确定较困难；检测成本高、速度慢；射线对人体有害。

（3）射线的安全防护
射线的安全防护主要是采用时间防护、距离防护和屏蔽防护三大技术。
时间防护即为尽量缩短人体与射线接触的时间。如果到射线源的距离增大 2
倍，射线的强度会降低 3/4。利用这一原理，可以采用机械手、远距射线源操作
等方法进行距离防护。还可在人体与射线源之间隔上一层屏蔽物，以阻挡射线，

即进行屏蔽防护。
射线检测可广泛用于航天设备、船舶制造、石化管道、钢结构建筑等领域，
在对特种设备进行射线探伤无损检测的时候要特别注意做好人体的防护，以免造

成射线对人体健康的损伤，因此可发展无人射线探伤检测技术，例如近年国外发
明了一种管道爬行射线探伤检测设备，使爬行器自动在管道内爬行并自动识别缺
陷存在部位，实现无人化操作。
2. 超声波探伤
（1）超声波检测原理

超声波是一种超出人听觉范围的高频率机械振动波。超声波可以分为纵波、
横波、表面波等多种波形。当介质中质点的位移与波传播的方向一致时为纵波；
质点的位移与波传播的方向垂直时为横波；而表面波只能在工件表面传播。在固

体中，各类声波都可以传播；在液体和气体中，只有纵波才可以传播。超声波在
同一均匀介质中传播时速度不变，传播方向也不变，如果传播过程中遇到另一种
介质，就会发生反射、折射或绕射的现象。制造容器使用的钢材可视为均匀介质，
如果内部存在缺陷，则缺陷会使超声波产生反射现象，根据反射波幅的大小、方
