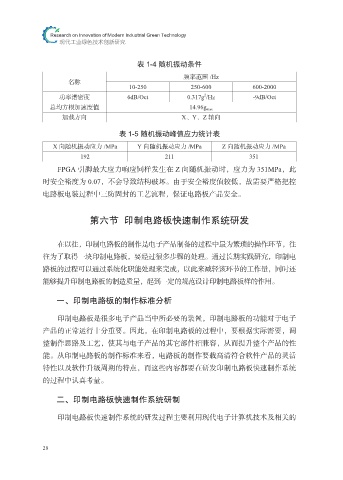

Research on Innovation of Modern Industrial Green Technology
现代工业绿色技术创新研究
表 1-4 随机振动条件
频率范围 /Hz
名称
10-250 250-600 600-2000
2
功率谱密度 6dB/Oct 0.317g /Hz -9dB/Oct
总均方根加速度值 14.96g max
加载方向 X、Y、Z 轴向
表 1-5 随机振动峰值应力统计表
X 向随机振动应力 /MPa Y 向随机振动应力 /MPa Z 向随机振动应力 /MPa
192 211 351
FPGA 引脚最大应力响应同样发生在 Z 向随机振动时，应力为 351MPa，此
时安全裕度为 0.07，不会导致结构破坏。由于安全裕度值较低，故需要严格把控
电路板电装过程中三防固封的工艺流程，保证电路板产品安全。
第六节 印制电路板快速制作系统研发
在以往，印制电路板的制作是电子产品制备的过程中最为繁琐的操作环节，往
往为了取得一块印制电路板，要经过很多步骤的处理。通过长期实践研究，印制电
路板的过程可以通过系统化职能处理来完成，以此来减轻该环节的工作量，同时还
能够提升印制电路板的制造质量，起到一定的规范设计印制电路板样的作用。
一、印制电路板的制作标准分析
印制电路板是很多电子产品当中所必要的装置，印制电路板的功能对于电子
产品的正常运行十分重要。因此，在印制电路板的过程中，要根据实际需要，调
整制作思路及工艺，使其与电子产品的其它部件相兼容，从而提升整个产品的性
能。从印制电路板的制作标准来看，电路板的制作要载高清符合软件产品的灵活
特性以及软件升级周期的特点，而这些内容都要在研发印制电路板快速制作系统
的过程中认真考量。
二、印制电路板快速制作系统研制
印制电路板快速制作系统的研发过程主要利用现代电子计算机技术及相关的
28
