/// 第一章 测绘与测量 ///

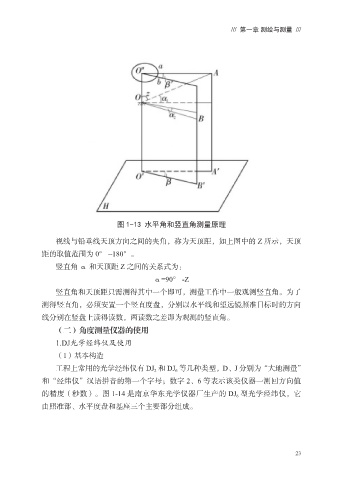

图 1-13 水平角和竖直角测量原理

视线与铅垂线天顶方向之间的夹角，称为天顶距，如上图中的 Z 所示，天顶
距的取值范围为 0° ~180°。
竖直角 α 和天顶距 Z 之间的关系式为：

α=90° -Z
竖直角和天顶距只需测得其中一个即可，测量工作中一般观测竖直角。为了
测得竖直角，必须安置一个竖直度盘，分别以水平线和望远镜照准目标时的方向

线分别在竖盘上读得读数，两读数之差即为观测的竖直角。
（二）角度测量仪器的使用
1.DJ光学经纬仪及使用
（1）基本构造
工程上常用的光学经纬仪有 DJ 2 和 DJ 6 等几种类型，D、J 分别为“大地测量”

和“经纬仪”汉语拼音的第一个字母；数字 2、6 等表示该类仪器一测回方向值
的精度（秒数）。图 1-14 是南京华东光学仪器厂生产的 DJ 6 型光学经纬仪，它
由照准部、水平度盘和基座三个主要部分组成。

23
