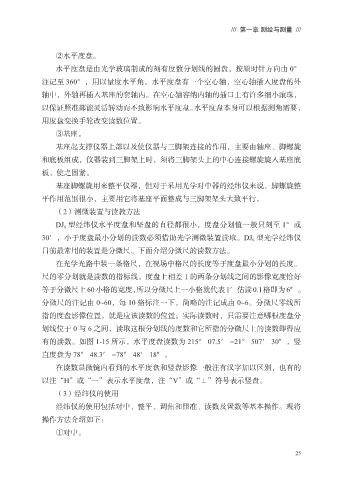

②水平度盘。

水平度盘是由光学玻璃制成的刻有度数分划线的圆盘，按顺时针方向由 0°
注记至 360°，用以量度水平角。水平度盘有一个空心轴，空心轴插入度盘的外
轴中，外轴再插入基座的套轴内。在空心轴容纳内轴的插口上有许多细小滚珠，
以保证照准部能灵活转动而不致影响水平度盘。水平度盘本身可以根据测角需要，

用度盘变换手轮改变读数位置。
③基座。
基座起支撑仪器上部以及使仪器与三脚架连接的作用，主要由轴座、脚螺旋

和底板组成，仪器装到三脚架上时，须将三脚架头上的中心连接螺旋旋入基座底
板，使之固紧。
基座脚螺旋用来整平仪器，但对于采用光学对中器的经纬仪来说，脚螺旋整
平作用范围很小，主要用它将基座平面整成与三脚架架头大致平行。

（2）测微装置与读教方法
DJ 6 型经纬仪水平度盘和坚盘的直径都很小，度盘分划值一般只刻至 1°或
30′，小于度盘最小分划的读数必须借助光学测微装置读取。DJ 6 型光学经纬仪

目前最常用的装置是分微尺。下面介绍分微尺的读数方法。
在光学光路中装一条格尺，在视场中格尺的长度等于度盘最小分划的长度。
尺的零分划就是读数的指标线。度盘上相差 1 的两条分划线之间的影像宽度恰好

等于分微尺上60小格的宽度，所以分微尺上一小格就代表1′估读0.1格即为6″。
分微尺的注记由 0~60，每 10 格标注一下，简略的注记成由 0~6。分微尺零线所
指的度盘影像位置，就是应该读数的位置；实际读数时，只需要注意哪根度盘分

划线位于 0 与 6 之间，读取这根分划线的度数和它所指的分微尺上的读数即得应
有的读数。如图 1-15 所示，水平度盘读数为 215° 07.5′ =21° 507′ 30″，竖
直度盘为 78° 48.3′ =78° 48′ 18″。
在读数显微镜内看到的水平度盘和竖盘影像一般注有汉字加以区别，也有的

以注“H”或“一”表示水平度盘，注“V”或“⊥”符号表示竖盘。
（3）经纬仪的使用
经纬仪的使用包括对中、整平、调焦和照准、读数及置数等基本操作。现将

操作方法介绍如下：
①对中。
