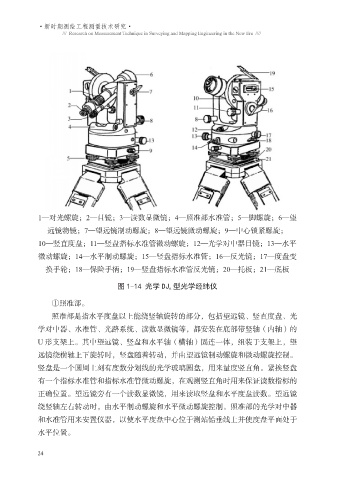

1—对光螺旋；2—目镜；3—读数显微镜；4—照准部水准管；5—脚螺旋；6—望
远镜物镜；7—望远镜制动螺旋；8—望远镜微动螺旋；9—中心锁紧螺旋；
10—竖直度盘；11—竖盘指标水准管微动螺旋；12—光学对中器目镜；13—水平

微动螺旋；14—水平制动螺旋；15—竖盘指标水准管；16—反光镜；17—度盘变
换手轮；18—保险手柄；19—竖盘指标水准管反光镜；20—托板；21—底板

图 1-14 光学 DJ 6 型光学经纬仪

①照准部。
照准部是指水平度盘以上能绕竖轴旋转的部分，包括望远镜、竖直度盘、光

学对中器、水准管、光路系统、读数显微镜等，都安装在底部带竖轴（内轴）的
U 形支架上。其中望远镜、竖盘和水平轴（横轴）固连一体，组装于支架上，望
远镜绕横轴上下旋转时，竖盘随着转动，并由望远镜制动螺旋和微动螺旋控制。
竖盘是一个圆周上刻有度数分划线的光学玻璃圆盘，用来量度竖直角。紧挨竖盘

有一个指标水准管和指标水准管微动螺旋，在观测竖直角时用来保证读数指标的
正确位置。望远镜旁有一个读数显微镜，用来读取竖盘和水平度盘读数。望远镜
绕竖轴左右转动时，由水平制动螺旋和水平微动螺旋控制。照准部的光学对中器

和水准管用来安置仪器，以使水平度盘中心位于测站铅垂线上并使度盘平面处于
水平位置。
