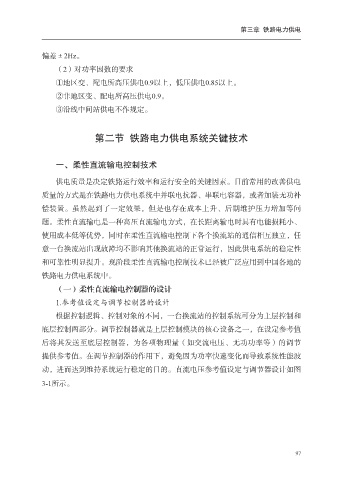

第三章 铁路电力供电

偏差±2Hz。

（2）对功率因数的要求
①地区变、配电所高压供电0.9以上，低压供电0.85以上。
②非地区变、配电所高压供电0.9。

③沿线中间站供电不作规定。

第二节 铁路电力供电系统关键技术

一、柔性直流输电控制技术

供电质量是决定铁路运行效率和运行安全的关键因素。目前常用的改善供电
质量的方式是在铁路电力供电系统中并联电抗器、串联电容器，或者加装无功补
偿装置。虽然起到了一定效果，但是也存在成本上升、后期维护压力增加等问

题。柔性直流输电是一种高压直流输电方式，在长距离输电时具有电能损耗小、
使用成本低等优势，同时在柔性直流输电控制下各个换流站的通信相互独立，任
意一台换流站出现故障均不影响其他换流站的正常运行，因此供电系统的稳定性

和可靠性明显提升。现阶段柔性直流输电控制技术已经被广泛应用到中国各地的
铁路电力供电系统中。
（一）柔性直流输电控制器的设计

1.参考值设定与调节控制器的设计
根据控制逻辑、控制对象的不同，一台换流站的控制系统可分为上层控制和

底层控制两部分。调节控制器就是上层控制模块的核心设备之一，在设定参考值
后将其发送至底层控制器，为各项物理量（如交流电压、无功功率等）的调节
提供参考值。在调节控制器的作用下，避免因为功率快速变化而导致系统性能波

动，进而达到维持系统运行稳定的目的。直流电压参考值设定与调节器设计如图
3-1所示。

97
