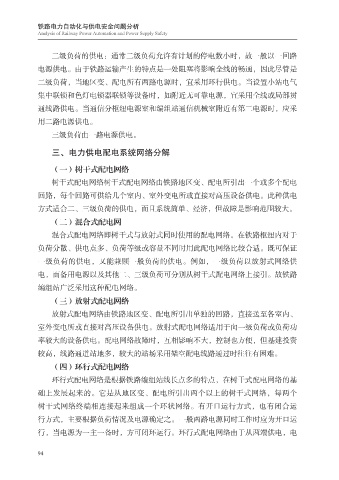

铁路电力自动化与供电安全问题分析
Analysis of Railway Power Automation and Power Supply Safety

二级负荷的供电：通常二级负荷允许有计划的停电数小时，故一般以一回路

电源供电。由于铁路运输产生的特点是一处阻塞将影响全线的畅通，因此尽管是
二级负荷，当地区变、配电所有两路电源时，宜采用环行供电。当设置小站电气
集中联锁和色灯电锁器联锁等设备时，如附近无可靠电源，宜采用全线或局部贯
通线路供电。当通信分枢纽电源室和编组站通信机械室附近有第二电源时，应采

用二路电源供电。
三级负荷由一路电源供电。

三、电力供电配电系统网络分解

（一）树干式配电网络

树干式配电网络树干式配电网络由铁路地区变、配电所引出一个或多个配电
回路，每个回路可供给几个室内、室外变电所或直接对高压设备供电。此种供电
方式适合二、三级负荷的供电，而且系统简单、经济，但故障是影响范围较大。
（二）混合式配电网

混合式配电网络即树干式与放射式同时使用的配电网络。在铁路枢纽内对于
负荷分散、供电点多、负荷等级或容量不同时用此配电网络比较合适。既可保证

一级负荷的供电，又能兼顾一般负荷的供电。例如，一级负荷以放射式网络供
电，而备用电源以及其他二、三级负荷可分别从树干式配电网络上接引。故铁路
编组站广泛采用这种配电网络。
（三）放射式配电网络

放射式配电网络由铁路地区变、配电所引出单独的回路，直接送至各室内、
室外变电所或直接对高压设备供电。放射式配电网络适用于向一级负荷或负荷功

率较大的设备供电。配电网络故障时，互相影响不大，控制也方便，但基建投资
较高，线路通道站地多，较大的站场采用架空配电线路通过时往往有困难。
（四）环行式配电网络
环行式配电网络是根据铁路编组站线长点多的特点，在树干式配电网络的基

础上发展起来的。它是从地区变、配电所引出两个以上的树干式网络，每两个
树干式网络终端相连接起来组成一个环状网络。有开口运行方式，也有闭合运

行方式，主要根据负荷情况及电源确定之。一般两路电源同时工作时应为开口运
行，当电源为一主一备时，方可闭环运行。环行式配电网络由于从两端供电，电
